Vh500 Máy cưa dọc Tốc độ cao Hệ thống làm mát sương mù dầu áp suất không khí gần như khô

Máy cưa vòng VH500 Máy cưa vòng dọc tốc độ cao Máy cưa vòng dọc

Tổng quan về thiết bị
Model: Máy cưa vòng đứng tốc độ cao VH500
▲ VH là viết tắt của model máy cưa băng đứng của Công ty Heineda.
▲ 500 tượng trưng cho công suất cưa của máy cưa
Chiều cao cưa tối đa Φ400mm;
Chiều rộng cưa tối đa 500mm;
Độ sâu họng cưa tối đa là 580mm.
Nếu kẹp được thêm vào trong phạm vi bàn làm việc, có thể thực hiện cắt chéo.

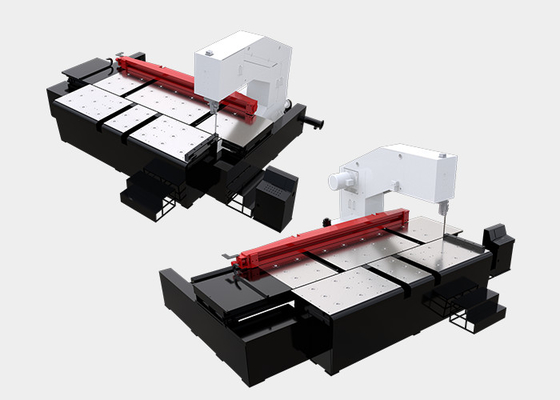

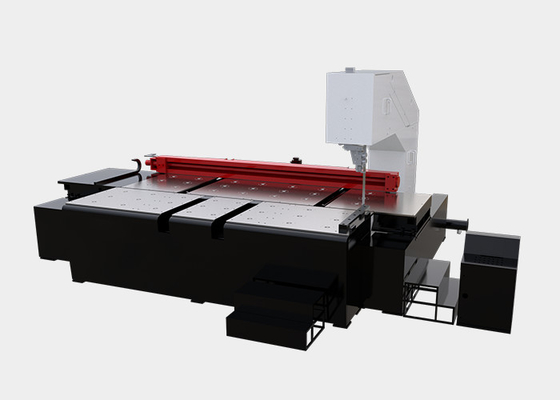

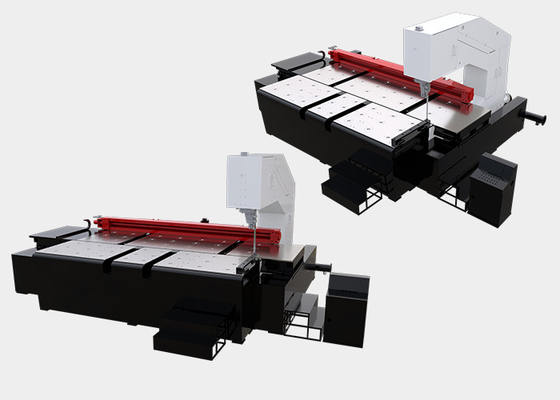

Kết xuất thiết bị

Các thông số kỹ thuật chính

Thành phần và đặc điểm của thiết bị

Máy cưa vòng chủ yếu bao gồm khung cưa, đế, bánh cưa, bộ phận truyền động, nhóm bánh dẫn hướng đai cưa, băng tải thải, hệ thống thủy lực và hệ thống điều khiển điện.

Mô tả các bộ phận chính của máy cưa vòng đứng VH500
Máy cưa vòng chủ yếu bao gồm khung cưa, bánh cưa, bộ phận truyền động, nhóm bánh dẫn hướng đai cưa, băng tải thải, hệ thống thủy lực và hệ thống điều khiển điện.

Phần bánh cưa được làm bằng tấm nhôm căng 7075T6, được anod hóa cứng. Sau khi xử lý, nó được hiệu chỉnh bằng cân bằng động, có hiệu suất tốt, tính chất cơ học cao và có thể chịu được tốc độ cao và tải trọng kéo lớn.

Bộ phận truyền động được dẫn động bởi động cơ biến tần TECO dẫn động puly chủ động quay, từ đó dẫn động đai cưa chạy với tốc độ cao. Tốc độ của đai cưa được điều chỉnh bằng bộ biến tần để điều khiển số vòng quay đầu ra của động cơ và được hiển thị bằng đồng hồ kỹ thuật số.

Vòng bi bộ bánh đai cưa và vòng bi bộ phận chính đều được làm bằng sản phẩm NSK.

Công tắc hành trình được sử dụng để phát hiện xem lực căng có bất thường hay không và máy sẽ tự động dừng nếu có bất thường. Bánh xe thụ động sử dụng phanh điện từ. Khi xảy ra hiện tượng bất thường, áp suất ổn định tác dụng lên đĩa phanh để điều khiển chuyển động quay của bánh cưa.

Bộ phận thủy lực sử dụng một trạm bơm độc lập và được điều khiển bằng van điện từ tập trung. Các van điện từ đều được sản xuất từ ​​​​các sản phẩm của Đài Loan. Ngoại trừ các bộ phận phải kết nối bằng ống mềm, chúng đều được kết nối bằng ống thép giúp giảm tổn thất áp suất một cách hiệu quả.

Cơ cấu truyền động của máy cưa được cân bằng và hiệu chỉnh chính xác nhằm giảm thiểu độ rung và đảm bảo đai cưa không dễ bị đứt.
Bộ phận dẫn hướng của dây cưa sử dụng các con lăn kẹp, một bộ ở phía trên và một bộ ở trên, các con lăn được làm bằng thép hợp kim, được mài chính xác sau khi xử lý thấm nitơ bề mặt, có độ chính xác cao và khả năng chống mài mòn tốt.
Con lăn truyền động của băng tải thải được thiết kế trục chắc chắn đảm bảo không bị gãy vỡ trong quá trình sử dụng bình thường; ổ trục sử dụng ổ trục kín hai mặt để tránh sự xâm nhập của các mảnh nhôm và cải thiện tuổi thọ sử dụng.

Dịch vụ Heineda
Đối với các sản phẩm được sản xuất bởi thiết bị của hợp đồng, Hantian sẽ hợp tác với khách hàng để xác định và kiểm tra chất lượng của thiết bị trong thời gian nghiệm thu thiết bị.
Thành lập kho linh kiện.
Giới thiệu dịch vụ tại nhà máy
Dịch vụ thăm lại miễn phí thường xuyên
Dự án chìa khóa trao tay hoàn chỉnh (quy trình, quản lý, bảo trì, đào tạo, sản xuất)
Thiết lập hệ thống bảo trì ba cấp độ.
Dịch vụ nâng cấp phần mềm miễn phí.
Đề xuất phương án xây dựng sơ bộ.

Đạt được một số bằng sáng chế
