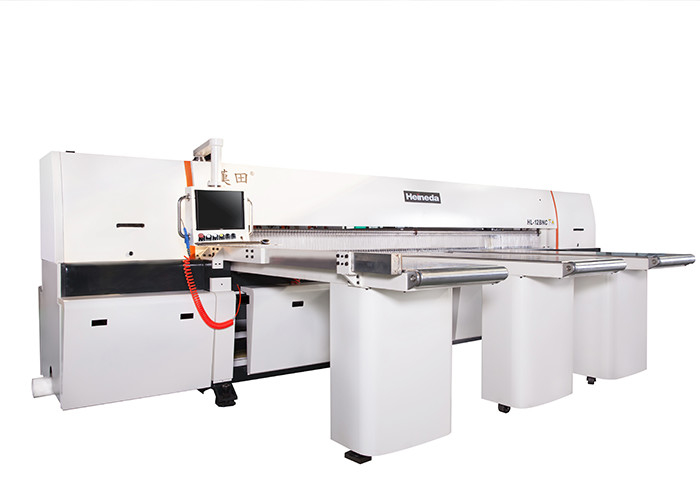

Máy cưa vòng tốc độ cao được vi tính hóa 3800mm Máy cưa cắt tấm đồng Cnc

Máy cưa tấm tròn chính xác CNC để cưa tấm đồng

Sự mô tả

1. Thích hợp để cắt tấm hợp kim nhôm, hiệu quả cao (gấp 3 lần máy cưa vòng), độ chính xác cao, độ mài mòn thấp.

2. Thiết bị kích bóng dùng trong bàn làm việc, có thể làm trượt vật liệu, giảm cường độ lao động hiệu quả.

3. Truyền động bánh răng, kẹp khí nén, làm mát bằng sương mù

4. Hệ thống kẹp vật liệu điều khiển bằng khí nén và nâng bi đa năng.

5. Tự động tạo ra giải pháp cưa tối ưu hóa, có thể tiết kiệm thời gian tính toán cá nhân và nâng cao hiệu quả sử dụng vật liệu, có thể tiết kiệm chi phí lao động, vật liệu và tăng hiệu quả.

Model: Máy cưa tấm nhôm vi tính HL-12BNC

▲ HL đại diện cho mô hình máy cưa tấm nhôm ở Heineda.

▲ 12 thể hiện kích thước của máy cưa tấm nhôm, 12 có thể cưa được 3800 mm.

▲ BNC đại diện cho máy cưa tấm nhôm này cho mô hình hoàn toàn tự động.

Thông số kỹ thuật và thông số

Đặc tính cơ học

▲ Màn hình hoạt động kiểu cảm ứng:

1. Màn hình hoạt động cảm ứng 10 inch.

2. Ngoài ra, có thể đặt nhiều bộ bàn làm việc, thuận tiện cho việc bàn giao.

3. Chức năng nhập liệu hướng dẫn.

4. Chức năng tự phát hiện lỗi.

▲ Kẹp ghế làm việc:

1. Ray giường hai bên của kẹp làm việc được cấu tạo bởi dầm thép hàn, bánh răng và ổ bè được mạ bánh răng và ổ đĩa răng trong khi mạ một thanh ray crom cứng và mặt còn lại, và từ tính thước đạt độ chính xác theo tỷ lệ kép.Với độ chính xác của động cơ servo giảm và 2 kW hàng ngày và khả năng định vị ổ đĩa nhanh, tốc độ tối đa đạt 6 mét / phút.

▲ Cấu trúc chùm áp lực:

1. Áp dụng cấu trúc chùm áp suất tích hợp, dải bánh răng và khớp xi lanh, dẫn động đồng nhất chùm lăn và áp suất được phân bổ đồng đều trên cả hai phía của đường cắt tâm và dải được lắp đặt ở dưới cùng của chùm áp lực để tránh ép, ép Bề mặt của tác phẩm bị hư hỏng, đảm bảo chất lượng cắt chính xác.

▲ đã thấy:

1. Sử dụng các đường ray trượt tuyến tính song song trên và dưới, giảm hiệu quả sự đan xen của chuyển động cưa, tăng cường độ êm dịu của chuyển động lớn và giảm hiệu quả sự rung chuyển của chuyển động để đạt được độ chính xác đường cắt tốt nhất.

2. Động cơ cưa chính 20HP (15 kW), chiếc xe tay ga khổng lồ sử dụng động cơ biến tần 2HP (1,5 kW) với bộ giảm tốc và bộ truyền động bánh răng chính xác, máy cưa chính với xi lanh dầu, vì vậy máy cưa mạnh hơn, tránh sự truyền động xích truyền thống Xe tải cưa, ép,… sinh ra.

3. Định vị Cắt Cưa có thể bắt đầu cắt từ cài đặt chỉnh sửa chiều rộng của chương trình.

4. Một mối nối bể vuông được bố trí dưới vết cưa, và có hai mặt màng che nhau, kéo dài đến cuối vết cắt, để đảm bảo bể chứa bụi đạt hiệu quả tập hợp bụi cao nhất.

5. Hành trình cưa cắt lên đến 6 mét / phút, và mặt sau đạt 7 mét / phút, và chiều cao của tác phẩm không được điều chỉnh bằng núm bảng điều khiển và có thể thay đổi tốc độ cắt tại thời điểm cắt.Người dùng có thể điều chỉnh các yêu cầu sở thích khác với bản chất của riêng họ.

▲ Bảng chính:

Trang tính chính cũng là một bảng nổi.Trống gió bằng đồng được bố trí trên bảng điều khiển mạ chrome dạng keo.Khi độ bền được nâng cao thì hiệu quả công việc của người lao động cũng được nâng cao.

▲ Móng vuốt chéo:

1. Số lượng clip công việc cấu hình tiêu chuẩn: 12 clip hỗ trợ.

2. Mỗi kẹt được trang bị một xi lanh với phương pháp đòn bẩy, và khi nó được kéo đối tượng làm việc, có thể đảm bảo rằng vật liệu làm việc kẹp tấm.

▲ chống bụi

Các miếng chống bụi phân đoạn sử dụng các tấm nhựa trong suốt có thể ngăn chặn hiệu quả xả bụi và có thể đạt được sự bảo vệ an toàn.

▲ Cấu hình hộp điều khiển điện tử:

1. Tất cả các bộ phận điện tử được mua tại Đài Loan.

2. Động cơ servo và bộ truyền động servo là Panasonic của Nhật Bản.

3. Biến tần là Waritatten của Đài Loan.

4. Các bộ phận điện tử hoàn toàn không cần hệ thống làm mát, đối với các bộ phận điện tử phổ biến, có thể mua thay thế trên thị trường mà không lo bị bụi xâm nhập, miễn là nó được vệ sinh thường xuyên.

▲ Nguồn điện:

1. Nguồn điện là nguồn điện 3 pha dùng trong công nghiệp, điện áp 380V / 50Hz.

▲ cung cấp áp suất không khí:

1. sử dụng áp suất không khí đến 5 ~ 6 kg / cm

▲ bụi:

1. Nhà cung cấp cung cấp hệ thống máy cạp song song và được lắp đặt đồng thời tại chỗ với máy cưa để đảm bảo phoi.

2. ▲ Thiết bị tiêu chuẩn:

1. Lưỡi cưa Solden: lưỡi cưa cacbua (tấm nhôm đặc biệt).

2. Phiếu công việc: 12.

3. Nguyên liệu nổi: 1520mm x 500mm x 3.

4. Hộp công cụ chứa một nhóm công cụ 1.

5. Động cơ cưa chính được bố trí trong máy.

Chiếm sàn

Các tính năng chính của thiết bị

• Móng cưa nằm trong kết cấu treo bên;thiết bị dẫn hướng được bố trí với đường ray trượt thẳng loại con lăn kép.
• Trong quá trình di chuyển của nền cưa, bánh mài, giá đỡ và động cơ servo được bố trí để đảm bảo sự tương thích của tốc độ cưa.

chi tiết đóng gói
Xốp bên trong, màng nhựa bên ngoài, hộp gỗ là tùy chọn.
