Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Độ phẳng chính xác: | ≤0,5mm | Tốc độ đai cưa: | 500 ～ 2000m / phút (điều chỉnh tốc độ chuyển đổi tần số) |
|---|---|---|---|
| Năng lực cưa: | Chiều cao họng: 400mm, Chiều sâu họng: 580mm | Động cơ thủy lực: | 0,75 KW (Đài Loan) |
| Tên: | Máy cưa nhôm | Thuận lợi: | Độ cứng và độ ổn định của máy công cụ là tốt |
| Làm nổi bật: | Máy cưa vòng cắt kim loại dọc 600mm,máy cưa vòng cắt kim loại 600mm,máy cưa vòng cắt nhôm 600mm |
||
Máy cưa kim loại dọc VH600 Máy cắt nhôm
Tổng quan về thiết bị
Mô hình: Máy cưa băng dọc tốc độ cao VH600
▲ VH là viết tắt của model máy cưa vòng đứng của Công ty Heineda.
▲ 600 thể hiện khả năng cưa của máy cưa
Chiều cao cưa tối đa Φ400mm;
Chiều rộng cưa tối đa 600mm;
Chiều sâu họng cưa tối đa là 580mm.
Nếu một kẹp được thêm vào trong phạm vi của bàn làm việc, có thể thực hiện cắt theo đường chéo.

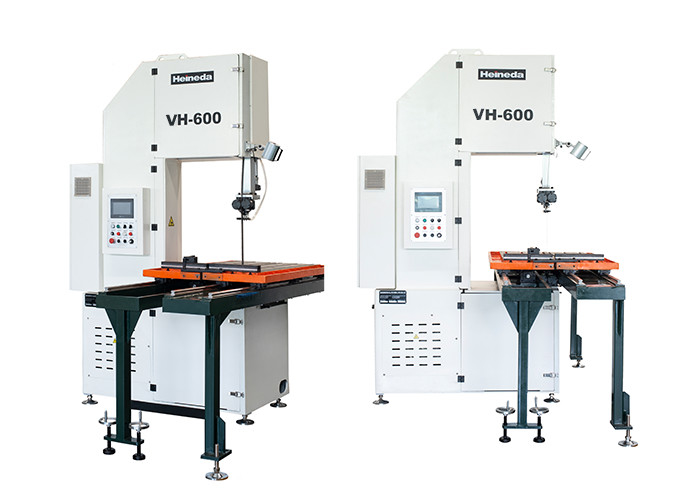

Kết xuất thiết bị
Các thông số kỹ thuật chính
| Tên dự án | Máy cưa dải dọc tốc độ cao VH600 |
| năng lực cưa | Chiều cao họng: 400mm, Chiều sâu họng: 580mm |
| Tốc độ đai cưa | 500 ～ 2000m / phút (điều chỉnh tốc độ chuyển đổi tần số) |
| Thông số kỹ thuật của Saw Band | 34 chiều rộng X 1.1 chiều dày X5560 chiều dài (mm) |
| Phương pháp căng đai cưa | Lực căng tự động thủy lực |
| Đường dẫn hướng dẫn cưa | Kẹp con lăn có thể điều chỉnh, hỗ trợ bằng thép vonfram cưa lại |
| Thông số kỹ thuật của cưa ròng rọc | Đường kính 630, 7075T651, cứng anodized |
| Thông số kỹ thuật cung cưa | Hàn nhóm thép tấm Q235, xử lý giảm căng thẳng, gia công chính xác, nặng khoảng 2 tấn |
|
Saw Band Motor |
11KW TECO |
| động cơ thủy lực | 0,75 KW (Đài Loan) |
| Phương pháp làm mát đai cưa | Hệ thống làm mát bằng dầu áp suất không khí khô gần như khô |
| công suất dầu thủy lực | 50L (trạm thủy lực độc lập) |
| Yêu cầu về nguồn điện | 380V X 3 pha X 50Hz |
| Hộp phân phối | Hộp phân phối độc lập (IP55), nằm ở bên cạnh máy |
| Hộp hoạt động | Thiết kế và mặt trước của máy, vận hành bằng các nút bấm và núm điều chỉnh tốc độ |
| Cưa dọc |
≤0,5mm |
| Độ phẳng chính xác |
≤0,5mm |
Thành phần và đặc điểm thiết bị
Máy cưa vòng có cấu tạo chủ yếu là khung cưa, chân đế, bánh xe cưa, bộ phận truyền động, nhóm bánh xe dẫn hướng băng tải, băng tải thải, hệ thống thủy lực và hệ thống điều khiển điện.
Mô tả các bộ phận chính của máy cưa vòng dọc VH600
Máy cưa vòng có cấu tạo chủ yếu là khung cưa, bánh cưa, bộ phận truyền động, nhóm bánh xe dẫn hướng băng tải, băng tải thải, hệ thống thủy lực và hệ thống điều khiển điện.
Phần bánh xe cưa được làm bằng nhôm tấm kéo dài 7075T6, được anod hóa cứng.Sau khi xử lý, nó được hiệu chỉnh bằng cân bằng động, có hiệu suất tốt, cơ tính cao, có thể chịu tải trọng tốc độ cao và cường độ cao.
Bộ phận truyền động được dẫn động bởi động cơ biến đổi tần số TECO để dẫn động cho puli chủ động quay, từ đó dẫn động cho dây curoa cưa chạy với tốc độ cao.Tốc độ của dây đai cưa được điều chỉnh bằng bộ biến tần để điều khiển vòng quay đầu ra của động cơ và được hiển thị bằng đồng hồ kỹ thuật số.
Vòng bi của bộ bánh đai cưa và vòng bi của bộ phận chính đều được làm bằng các sản phẩm của NSK.
Công tắc hành trình được sử dụng để phát hiện xem lực căng có bất thường hay không và máy sẽ tự động dừng nếu sự bất thường là bất thường.Bánh xe bị động sử dụng phanh điện từ.Khi bất thường xảy ra, áp suất ổn định sẽ tác động lên đĩa phanh để điều khiển chuyển động quay của bánh cưa.
Phần thủy lực thông qua một trạm bơm độc lập và được điều khiển bởi một van điện từ tập trung.Các van điện từ đều là sản phẩm của Đài Loan.Ngoại trừ những bộ phận phải nối ống mềm, tất cả đều được nối với nhau bằng ống thép để giảm tổn thất áp suất hiệu quả.
Cơ cấu truyền động của máy cưa được cân bằng và điều chỉnh chính xác để giảm thiểu độ rung và đảm bảo rằng dây đai cưa không dễ bị đứt.
Phần dẫn hướng của băng cưa sử dụng các con lăn kẹp, một con lăn được đặt ở đầu và con lăn khác, các con lăn được làm bằng thép hợp kim và được mài chính xác sau khi xử lý thấm nitơ bề mặt, với độ chính xác cao và khả năng chống mài mòn tốt.
Con lăn truyền động của băng tải chất thải được thiết kế với trục chắc chắn đảm bảo không bị gãy trong quá trình sử dụng bình thường;ổ lăn sử dụng ổ trục kín hai mặt để tránh sự xâm nhập của các vụn nhôm và cải thiện tuổi thọ.
Dịch vụ Hantian
Đối với các sản phẩm do thiết bị hợp đồng sản xuất, Heineda sẽ hợp tác với khách hàng để xác định và kiểm tra chất lượng của thiết bị trong giai đoạn nghiệm thu thiết bị.
Việc thành lập kho phụ tùng.
Giới thiệu dịch vụ tại nhà máy
Dịch vụ quay trở lại thường xuyên miễn phí
Hoàn thành dự án chìa khóa trao tay (quy trình, quản lý, bảo trì, đào tạo, sản xuất)
Thiết lập hệ thống bảo trì ba cấp.
Dịch vụ nâng cấp phần mềm miễn phí.
Đề xuất phương án thi công sơ bộ.
chi tiết đóng gói
Xốp bên trong, màng nhựa bên ngoài, hộp gỗ là tùy chọn.
| Số lượng (bộ) | 1 - 1 | 2-5 | > 5 |
| Ước tínhThời gian (ngày) | 15 | 30 | Được thương lượng |
Câu hỏi thường gặp
Q: Bạn là nhà sản xuất?
A: Vâng, chúng tôi có nhà máy riêng của chúng tôi và chúng tôi hứa bán hàng trực tiếp với mức giá cạnh tranh.Chào mừng bạn đến thăm nhà máy của chúng tôi bất cứ lúc nào.
Q: Tôi có thể nhận được một máy theo yêu cầu của riêng tôi?
A: Chắc chắn. Chúng tôi chấp nhận OEM và ODM.
Q: Đây là lần đầu tiên tôi sử dụng loại máy này, nó có dễ vận hành không?
A: Có video hướng dẫn cách sử dụng máy và sách hướng dẫn tiếng anh gửi cho bạn kèm theo máy.Nếu vẫn còn thắc mắc, chúng tôi sẽ cung cấp hướng dẫn chuyên môn miễn phí cho bạn cho đến khi bạn có thể sử dụng máy thành thạo.
Nếu bạn chưa tìm thấy chiếc máy mình cần, đừng ngần ngại liên hệ với chúng tôi.Chúng tôi sẽ làm tốt nhất để cung cấp cho bạn gợi ý tốt nhất.
