Máy cưa dải ngang tốc độ cao tiêu thụ ít vật liệu hơn
Đặc điểm hiệu suất máy công cụ
1. Máy này có thể nhìn thấy các thỏi nhôm khác nhau và các thanh tròn hợp kim nhôm. Nó có những lợi thế của tốc độ cao, hiệu quả cao và độ chính xác cắt mảng làm việc cao.
2Nó có những lợi thế rõ ràng như hoạt động thuận tiện và bảo trì, hiệu suất đáng tin cậy, tiết kiệm năng lượng và tiết kiệm vật liệu,và được sử dụng rộng rãi trong các ngành công nghiệp sản xuất và bảo trì máy móc.
3. cấu trúc cột hai để đảm bảo độ chính xác hướng dẫn, ổn định và đáng tin cậy cưa.
4Các hàm được kẹp thủy lực, thuận tiện để kẹp vật liệu, phù hợp để cắt vật liệu khuôn.
5Cơ chế truyền tải của máy cưa dây chuyền được cân bằng chính xác và điều chỉnh để giảm rung động để đảm bảo rằng dây chuyền cưa không dễ bị gãy và kéo răng.
Tên thiết bị

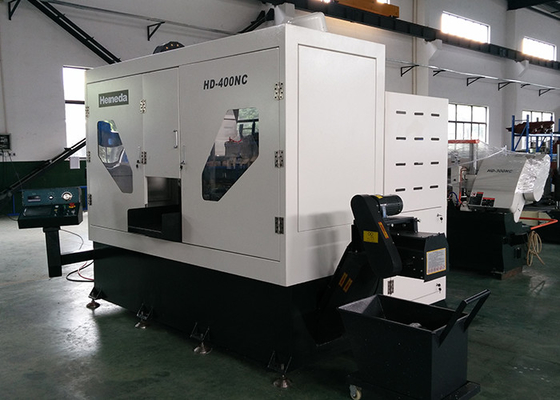

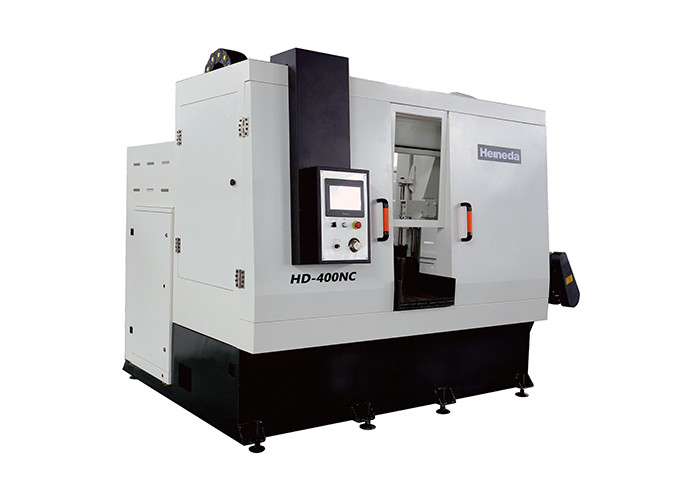

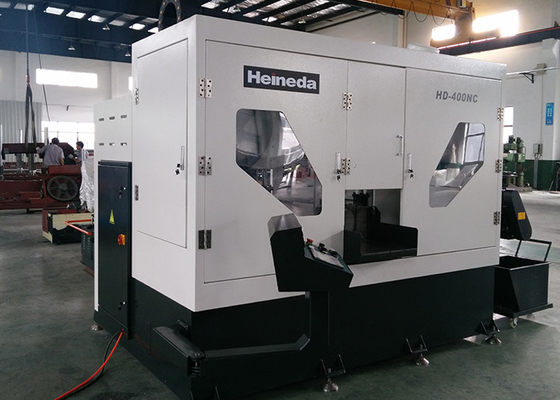

HD-400NC dây đeo tròn tốc độ cao dây đeo cắt zigza ngang
Yêu cầu và tiêu thụ phương tiện năng lượng
● Điều kiện môi trường năng lượng
Năng lượng: năng lượng AC ba pha
Điện áp: AC380V ± 10%
Tần số: 50Hz ± 2%
● Không khí nén: Không khí nén công nghiệp chung
Áp suất không khí: 0,4 MPa ~ 0,6 MPa (cái thiết bị chính là điểm truy cập nguồn không khí có bộ lọc điều chỉnh áp suất)
Giao thông hàng không: ≥ 3 m3/ h
Chất lượng không khí: lọc và sấy
● Yêu cầu về môi trường vận hành thiết bị
Nhiệt độ môi trường xung quanh cao nhất: 45 ° C
Nhiệt độ môi trường tối thiểu: -10 °C
Độ ẩm tương đối: < 67%
● Tiêu thụ năng lượng và phương tiện (tiêu thụ năng lượng và phương tiện trong quá trình vận hành bình thường của thiết bị được hiển thị trong Bảng 2-1)
Bảng 2-1 Tiêu thụ năng lượng và phương tiện được tính theo lý thuyết
| Số hàng loạt | Mô tả dự án | đơn vị | tiêu thụ | sử dụng | Lưu ý |
| 1 | Điện | KWH | 40 | Nguồn cung cấp điện | AC 380V 50Hz |
| 2 | Không khí nén | M3 / h | 3 | Cây cưa với làm mát góc và cắt nhôm | Không khí nén chung |
| 3 | Dầu làm mát | ML / H | 40 | Máy làm mát băng cưa | Dầu làm mát accu-lube |
1.1 Sử dụng thiết bị
Chủ yếu được sử dụng để thu hoạch các thỏi nhôm và hợp kim nhôm.
1.2sản phẩm cưa và thông số kỹ thuật
● Loại hợp kim: hợp kim nhôm dòng 1 × × -7 × × ×
1.3Các đặc điểm chính của thiết bị cưa
Tiêu thụ vật liệu ít hơn / hiệu quả cưa cao / chi phí vận hành thấp / bảo vệ an toàn toàn toàn bộ phạm vi / tiết kiệm năng lượng.
Các thông số kỹ thuật chính của thiết bị
| Số hàng loạt | Khả năng cưa tối đa | 400 (mm) |
| 1 | Chiều kính của cây cưa | φ700 x 2 vòng (mm) |
| 2 | Tốc độ cưa | 500 ~ 2000 m / min (tốc độ tần số biến đổi) |
| 3 | Tốc độ cấp bùn | 100 ~ 2000mm / phút (được điều chỉnh theo vật liệu cưa và thông số kỹ thuật) |
| 4 | Kích thước băng cưa mm | 7050L × 34W × 1,1t (cây cưa hợp kim cứng) |
| 5 | Độ dày cắt mm | ≤ 2 |
| 6 | Đi theo dốc. |
≤0,5 ° |
| 7 | Độ chính xác cố định chiều dài mm | ± 1 |
| 8 | Cụm không phẳng mm | < ± 0.5 |
| 9 | Tuổi thọ dải cưa m2 | 50-150 |
| 10 | Độ thô của bề mặt cưa μm | ≤ 50 |
| 11 | Tốc độ cắt cm2/ phút | 500 ~ 1500 (đơn vị cắt hiệu quả, cắt diện tích cắt ngang trong thời gian đơn vị) |
| 12 | Chỉ số tiếng ồn | ≤ 85dB |
| 13 | Loại băng cưa | Động cơ căng thủy lực nằm đơn / thư giãn |
| 14 | Chế độ chèn | động cơ thủy lực |
| 15 | Đoạn làm việc Độ cao mặt đất | 770mm |
Tiêu chuẩn thực hiện thiết bị
Điều kiện kỹ thuật chung cắt kim loại GB / T 9061-2006
Các điều kiện kỹ thuật chung cho hàn cắt kim loại JB / T 9873-1999
Bàn chọc băng ngang Phần 2 Các thông số JBT4318.2-2002
Kiểm tra độ chính xác phần 3 của giường cắt băng ngang JBT4318.3-2002
Bàn thợ cắt băng ngang Phần 4 Điều kiện kỹ thuật JBT4318.4-2002
Các điều kiện kỹ thuật chung cho hệ thống thủy lực cắt kim loại JB / T10051-1999
Máy móc công nghiệp và thiết bị điện, phần đầu tiên của các điều kiện kỹ thuật chung GB / T 5226.1
Bảo vệ an toàn máy GB 16454
Hệ thống điện GB 5226.1
Thiết bị Tất cả các thành phần và các dụng cụ khác nhau của các dụng cụ khác nhau đều là các đơn vị (Si) đơn vị; Các thành phần chính của thiết bị bao gồm các thiết bị cơ khí, điện và điện tử,là những đảm bảo an toàn đáng tin cậy để ngăn chặn thiệt hại do lỗi hoặc tai nạn ngẫu nhiên.
Thành phần thiết bị và mô tả đặc điểm
Điều kiện kỹ thuật chung cắt kim loại GB / T 9061-2006
Các điều kiện kỹ thuật chung cho hàn cắt kim loại JB / T 9873-1999
Bàn chọc băng ngang Phần 2 Các thông số JBT4318.2-2002
Kiểm tra độ chính xác phần 3 của giường cắt băng ngang JBT4318.3-2002
Bàn thợ cắt băng ngang Phần 4 Điều kiện kỹ thuật JBT4318.4-2002
Các điều kiện kỹ thuật chung cho hệ thống thủy lực cắt kim loại JB / T10051-1999
Máy móc công nghiệp và thiết bị điện, phần đầu tiên của các điều kiện kỹ thuật chung GB / T 5226.1
Bảo vệ an toàn máy GB 16454
Hệ thống điện GB 5226.1
Thiết bị Tất cả các thành phần và các dụng cụ khác nhau của các dụng cụ khác nhau đều là các đơn vị (Si) đơn vị; Các thành phần chính của thiết bị bao gồm các thiết bị cơ khí, điện và điện tử,là những đảm bảo an toàn đáng tin cậy để ngăn chặn thiệt hại do lỗi hoặc tai nạn ngẫu nhiên.
Thành phần thiết bị và mô tả đặc điểm
Hồ sơ thành phần thiết bị:
Thiết bị bao gồm một cái cưa băng cưa, hệ thống thủy lực, một thiết bị bôi trơn làm mát băng cưa, một thiết bị vận chuyển chip, một tấm chắn an toàn, một hệ thống điều khiển điện và tự động,và những thứ tương tự.
3.1 Máy cưa được cưa
● Cây cưa dây thừng bao gồm một cơ sở, một cưa, một bánh xe cưa, một phần truyền tải, một hệ thống cấp, một phần giường, một cơ chế căng băng, một cánh tay và các cơ chế bánh xe hướng dẫn trái và phải.
● Cơ sở và phần cưa: Lưỡi dao được hàn và xử lý bằng tấm thép và được xử lý trở lại với lửa.ngoại hình đẹp;
● Phần bánh xe cưa: Nó được làm bằng tấm nhôm cứng nhập khẩu (7075-T61) và được hoàn thiện, và cạnh được đi qua một túi cao su hóa thạch. Nó có thể làm giảm tiếng ồn hoạt động;bánh xe cưa đang chạy với một sự điều chỉnh cân bằng trơn tru, quay trơn tru và lâu đời.
● Phần truyền tải: Được điều khiển bởi động cơ biến động Datong, bởi cấu trúc trục đồng bộ, sức mạnh được truyền đến trục hoạt động, và dây thừng cưa hoạt động tốc độ cao.Hiệu quả truyền tải cao và ổn định. Tốc độ là 500-2000m / min, phạm vi tốc độ là lớn, và có thể được điều chỉnh để cắt cưa của một loạt các lớp hợp kim nhôm;
● Hệ thống cho ăn: Hệ thống cho ăn được điều khiển bởi áp suất thủy lực, và tốc độ cho ăn là 0-2 m / phút, điều chỉnh tốc độ không bước.
● Cây cưa tăng: sử dụng cột nghiêng kép và cấu trúc trượt tuyến tính như một quỹ đạo nâng, hướng dẫn hai sợi trên mặt ổ băng cưa, và mặt thắt dây cưa áp dụng hướng dẫn một sợi.Các slide tuyến tính là HGW45 / HGW35.
● Phần giường: Bàn giường được làm bằng HT300. Ngoài việc cung cấp đủ hỗ trợ cho cưa vật liệu, còn có một bộ kẹp thủy lực cho một bộ vị trí cố định,do đó xác định đường đạp vật liệu cưa để đảm bảo rằng cưa ổn định.
● Cơ chế căng cưa: Cơ chế căng cưa được điều khiển bằng động cơ thủy lực, sử dụng đồng hồ đo áp suất kết nối điện để hiển thị giá trị căng và có bảo vệ băng vỡ;
● Thiết bị hướng dẫn băng cưa: Sử dụng nhóm hướng dẫn băng cưa bên trái và bên phải. Mỗi nhóm bánh xe hướng dẫn gắn 4 cuộn dẫn điều chỉnh, vật liệu bánh xe được làm bằng thép hợp kim cấu trúc (15CrMo),Chất xả xăng trên bề mặt, độ cứng 50-55 hrc, chịu mòn tốt, và phần dải được xử lý bằng mài, đảm bảo độ chính xác hướng dẫn. Ngoài ra, có một vòng thép tungsten trong mặt sau của cưa,có thể cung cấp đủ hỗ trợ cho băng cưa trong khi cưaCác phương tiện hướng dẫn được gắn trên cánh tay cố định và cánh tay di chuyển, được thiết kế để điều chỉnh cấu trúc, quân đội cố định được thiết kế như mộtgắn trên thanh trượt, để hai cột được kết nối dưới cơ sở và cánh tay quân đội cố định,hình thành cấu trúc khung ổn định để cung cấp đủ hỗ trợ để đảm bảo rằng việc cưa thường xuyên giảm và có thể giảm rung động.
● Hệ thống cho ăn hoàn toàn tự động: Máy cưa hình thức hoàn toàn tự động với giường cho ăn, với 1 nhóm kẹp thủy lực trên giường cho ăn, sau khi cho ăn, vật liệu kẹp pad,bởi xi lanh thủy lực điều khiển kẹp cấp trên đường ray của nó chức năng cấp và có thể được cấp nhiều lầnƯu điểm là việc cố định hoàn toàn tự động không cần kiểm soát, không cần can thiệp bằng tay.
3.2 Hệ thống thủy lực
● Đối tượng dịch vụ: Dây cưa được căng, cưa vào, kẹp, cơ chế cấp tự động.
● Các đặc điểm chính:
Trạm bơm độc lập, kiểm soát van điện tập trung.
Ngoài kết nối ống, ống thép được kết nối và giảm áp suất hiệu quả.
● Các thông số kỹ thuật chính:
Áp suất hệ thống 7MPa
Áp suất làm việc 5-6MPa
Phân chất làm việc ISO46 dầu thủy lực chống máy xay
Nhiệt độ làm việc 10 ° C -55 ° C
Chế độ làm mát Máy làm mát gió
Tiếng ồn ≤ 80dB
3.3 Thiết bị bôi trơn làm mát băng cưa
● Sử dụng thiết bị làm mát khí khí.
● Nó chủ yếu bao gồm các thùng dầu, bơm không khí, bộ điều khiển nhịp tim, vòi phun, van điện và các thiết bị tương tự.
● Sau khi thiết bị được vận hành bằng không khí nén, sau khi trộn không khí và dầu làm mát, phun phần răng cưa của dây thừng cưa, làm cho bề mặt của bề mặt tạo ra màng dầu,nhanh chóng phân phối nhiệt tạo ra trong quá trình cắt, do đó đảm bảo hiệu quả cao và độ chính xác bề mặt cao.
2 Đặc điểm: phun đồng đều, hiệu ứng làm mát tốt, cải thiện hiệu suất cưa
Cải thiện tuổi thọ của lưỡi cưa
Cải thiện độ mịn của bề mặt cưa
Giảm sự hao mòn của hệ thống chip
Dầu làm mát là một chiết xuất thực vật, không độc hại và vô hại
3.4 Thiết bị vận chuyển chip
● Bên trong máy cưa sử dụng một bộ trượt để lấy nhôm và trượt ra thang máy.
● Khu vực cưa sử dụng tấm kim loại dẫn đường và bảo vệ, và nhôm cắt của cưa được đưa vào
3.5 Bảo vệ an toàn
● Bảo vệ toàn diện, ngăn ngừa ô nhiễm máy bay trực thăng nhôm và sương mù dầu.
● Có một cửa bảo trì trước và sau khi che chắn, thuận tiện cho việc bảo trì hàng ngày và thay thế dây đai cưa.cửa mở tất cả các nguồn điện đầu ra PLCĐồng thời, tín hiệu báo động được hiển thị trên màn hình cảm ứng và tương ứng với công tắc tương ứng.
3.6 Hệ thống điều khiển điện và tự động hóa
● Tủ điều khiển điện đứng trên sàn, tải độc lập và nút xác nhận dừng ngay lập tức
● Điện áp máy điều khiển AC: 380V / 50Hz ba pha 4 dòng DC: 24V
● Sử dụng bộ điều khiển có thể lập trình (PLC) để thực hiện điều khiển quy trình và giao diện con người có thể lập trình (HMI) để nhập tham số quy trình sản xuất, giao diện con người-máy có cài đặt tham số,hiển thị dữ liệu, bảo vệ mật khẩu dữ liệu quan trọng, báo hiệu lỗi, hiển thị lỗi, các tính năng chẩn đoán lỗi.
● Thiết bị có chức năng điều khiển bằng tay và tự động.
● Nút đĩa hoạt động của thiết bị sử dụng nút Schneider, chống nước, chống bụi, ngoại trừ việc có hướng dẫn tượng trưng và hiển thị màu.
● Cổng kết nối máy tính được lưu trữ.
● Thiết kế ngăn cách với hộp điều khiển điện (kháng nước)
7.5 Môi trường làm việc thiết bị: Cần máy công cụ để ổn định lâu dài trong môi trường làm việc sau:
7.5.1 Năng lượng: AC380V ± 10%, 50Hz ± 1 Hz.
7.5.2 Nhiệt độ xung quanh: 5 ~ 40 °C.
7.5.3 Độ ẩm tương đối: <85%.
7.5.4 Áp suất không khí nén: 0,5 ~ 0,8 MPa.
7.6 An ninh thiết bị
7.17.1 Thiết bị phải có hệ thống bảo vệ quá tải, thiết bị bảo vệ cá nhân và nút tắt khẩn cấp.
7.17.2 Thiết bị phải có sẵn trong hơn 16 giờ mà không bị hỏng.
