Tiết kiệm năng lượng Máy cưa vòng CNC Cắt hợp kim nhôm 500-2000m / phút

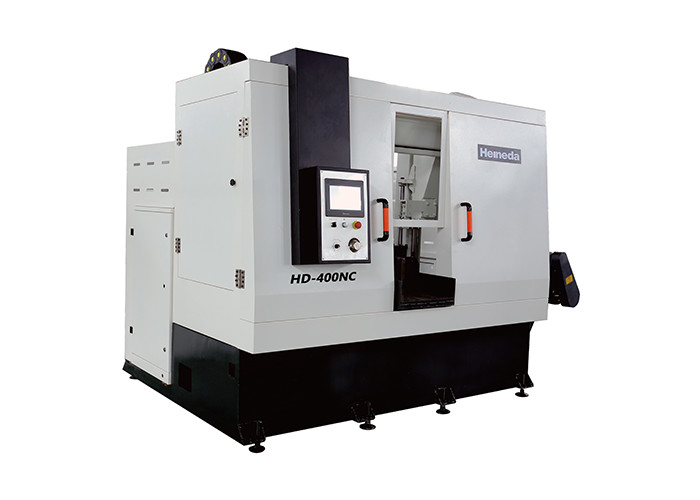

Máy cưa vòng ngang tốc độ cao HD-400NC Cắt hợp kim nhôm

Mô tả Sản phẩm

Máy này có thể cưa các thỏi nhôm khác nhau và các thanh tròn hợp kim nhôm.Nó có ưu điểm là tốc độ cao, hiệu quả cao và độ chính xác cắt phôi cao.

Cơ chế chiều dài cố định servo kẹp cho ăn bao gồm thép phần và tấm trung bình được hàn, tôi và phun cát, sau đó được gia công và lắp ráp.Kẹp thủy lực định tâm đồng bộ hai chiều loại khung, có thể kẹp tới 380 thanh tròn và sử dụng thanh vít hai chiều./ Động cơ thủy lực để đạt được hành động định tâm và kẹp, cấp liệu và định cỡ được hoàn thành bởi động cơ bánh răng servo / nhóm đường ray trượt tuyến tính / trục vít bi, và có các chức năng khởi động chậm và dừng chậm, và hành trình tối đa.

Hệ thống cấp liệu servo của máy nâng cung cưa bao gồm động cơ bánh răng servo 2.0kw, cơ cấu dẫn hướng cột đôi, đường ray trượt / thanh trượt / trục vít bi tuyến tính và xi lanh nâng thủy lực phụ.

Bánh xe dẫn hướng đai cưa sử dụng bộ con lăn hướng dẫn chính xác trên và dưới bên trái và bên phải và bánh xe hỗ trợ cưa thép vonfram.Nó có thể đạt tới 55HRC, với khả năng chống mài mòn thanh dẫn cao, và bánh xe sau của máy cưa thép vonfram chủ yếu chịu lực cản trong quá trình cưa và bề mặt tiếp xúc của đai cưa đồng nhất khi chạy ở tốc độ cao.

Các thông số kỹ thuật chính của thiết bị

● Khả năng cưa tối đa: 400 (mm)

400x400

● Đường kính lưỡi cưa: φ700 x 2 vòng (mm)

● Tốc độ cưa: 500 ~ 2000 m / phút (Tốc độ tần số thay đổi)

● Tốc độ cấp liệu cưa: 100 ~ 2000mm / phút (điều chỉnh theo vật liệu cưa và thông số kỹ thuật)

● Kích thước băng cưa mm: 7050L × 34W × 1,1t (cưa hợp kim cứng)

● Độ dày cắt mm: ≤ 2

● Đi theo độ dốc: ≤0,5 °

● Độ chính xác cố định chiều dài mm: ± 1

● Cưa không phẳng mm: <± 0,5

● Tuổi thọ dải cưa m2: 50-150

● Độ nhám bề mặt cưa μm: ≤ 50

● Tốc độ cắt cm2 / phút: 500 ~ 1500 (đơn vị hiệu suất cắt, cắt diện tích mặt cắt trong đơn vị thời gian)

● Chỉ số tiếng ồn: ≤ 85dB

● Loại băng cưa: căng / giãn thủy lực nằm đơn

● Chế độ chèn: truyền động thủy lực

Đoạn làm việc Chiều cao mặt đất: 770mm

● An toàn:

Dây đeo bị đứt là cảm giác áp suất căng và áp suất bất thường, thiết bị phanh thủy lực khí nén, chuyến cưa ngừng quay.

Bullfin được thông qua bởi bảo vệ quá tải hiện tại.

Phần trên đai cưa có chức năng bảo vệ khi va chạm.

1.1 Tên thiết bị

Bộ phận cưa zigza ngang tốc độ cao thanh tròn HD-400NC

1,2 sử dụng thiết bị

Chủ yếu được sử dụng cho cây nhôm thỏi và hợp kim nhôm.

1.3 các sản phẩm cưa đa dạng và thông số kỹ thuật

● Loại hợp kim: hợp kim nhôm loạt 1 ××× -7 ×××

1.5 tính năng chính của bộ phận cưa

Tiêu thụ vật liệu ít hơn / hiệu quả cưa cao / chi phí vận hành thấp / bảo vệ an toàn đầy đủ / tiết kiệm năng lượng.Bảo vệ môi trương

1.6 yêu cầu về phương tiện năng lượng và mức tiêu thụ

● Điều kiện môi trường năng lượng

Nguồn: điện xoay chiều ba pha

Điện áp: AC380V ± 10%

Tần số: 50Hz ± 2%

● Khí nén: Khí nén công nghiệp thông thường

Áp suất không khí: 0,4 MPa ~ 0,6 MPa (bản thân thiết bị điểm truy cập nguồn không khí có bộ lọc điều chỉnh áp suất)

Giao thông hàng không: ≥ 3 m³/ h

Chất lượng không khí: Lọc và làm khô

● Yêu cầu về môi trường vận hành thiết bị

Nhiệt độ môi trường cao nhất: 45 ° C

Nhiệt độ môi trường tối thiểu: -10 ° C

Độ ẩm tương đối: <67%

● Tiêu thụ năng lượng và phương tiện (tiêu thụ năng lượng và phương tiện trong quá trình vận hành bình thường của thiết bị được trình bày trong Bảng 2-1)

Bảng 2-1 Mức tiêu thụ năng lượng và phương tiện được tính toán theo lý thuyết

Tiêu chuẩn thực hiện thiết bị

Điều kiện kỹ thuật chung về cắt kim loại GB / T 9061-2006

Điều kiện kỹ thuật chung đối với hàn cắt kim loại JB / T 9873-1999

Giường cưa băng ngang Phần 2 Thông số JBT4318.2-2002

Giường cưa băng ngang Phần 3 Kiểm tra độ chính xác JBT4318.3-2002

Giường cưa băng ngang Phần 4 Điều kiện kỹ thuật JBT4318.4-2002

Điều kiện kỹ thuật chung cho hệ thống thủy lực cắt kim loại JB / T10051-1999

Máy công nghiệp và thiết bị điện, phần đầu tiên của điều kiện kỹ thuật chung GB / T 5226.1

Bảo vệ an toàn máy GB 16454

Hệ thống điện GB 5226.1

Thiết bị Tất cả các thành phần và các dụng cụ khác nhau của các nhạc cụ khác nhau đều là đơn vị (Si);các thành phần chính của thiết bị bao gồm các thiết bị cơ khí, điện và điện tử, là những đảm bảo an ninh đáng tin cậy để ngăn ngừa thiệt hại do lỗi hoặc tai nạn ngẫu nhiên.
