Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Động cơ biến tần đi bộ: | 1,5KW | Động cơ cho ăn tự động: | điện xoay chiều 3KW |
|---|---|---|---|
| Vôn: | 380V/50Hz | Đường kính cưa đáng tin cậy: | Ø460mm |
| Tốc độ cưa chính: | 4000 r / phút | Thuận lợi: | Cho ăn tự động, định vị tự động |
| Làm nổi bật: | Máy May Tấm Nhôm CNC,Máy Cưa Vòng Cắt CNC Tự Động,Máy Cưa Vòng CNC AC 3KW |
||

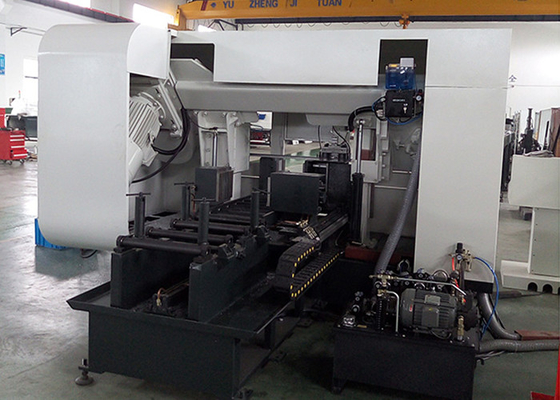

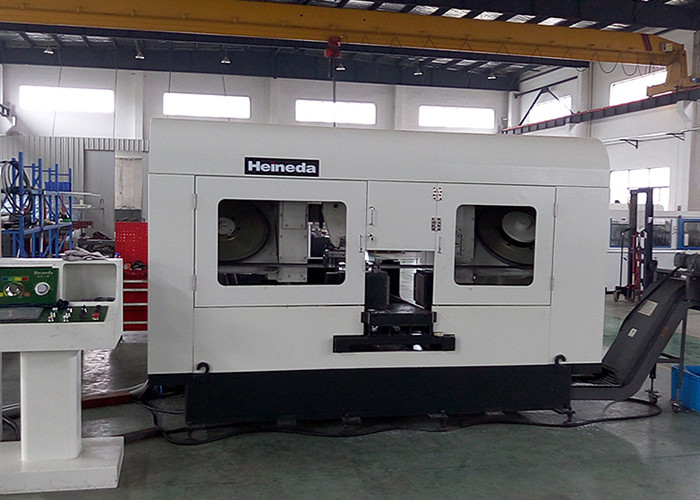

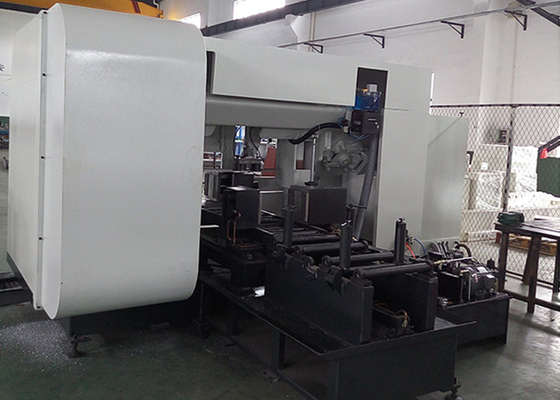

Máy cưa tấm nhôm tự động CNC độ chính xác cao HL-12BNC
Máy cưa tấm nhôm HL-12BNC độ chính xác cao
Sự miêu tả
Máy cắt tấm nhôm, hệ thống trục, cắt tự động CNC, có thể thực hiện cắt và cắt tự động, có thể tùy chỉnh theo yêu cầu phức tạp
Model: Máy cưa tấm nhôm vi tính HL-12BNC
▲ HL đại diện cho model Máy cưa đĩa nhôm Heineda.
▲ 12 đại diện cho kích thước của máy cưa tấm nhôm, 12 có thể cưa 3800 mm.
▲ BNC đại diện cho máy cưa tấm nhôm kiểu hoàn toàn tự động này.
Thông số kỹ thuật và thông số
| Người mẫu | HL-12BNC | |
| Độ dài cắt | 3800mm | |
| khả năng cưa | Chiều rộng cây trồng | 3800mm |
| Chiều cao cắt tối đa | 120mm | |
| Chiều cao tiếp xúc tối đa của lưỡi cưa | 125mm | |
| Động cơ cưa chính | 15kw | |
| dải | Đường kính cưa đáng tin cậy | Ø460mm |
| Đường kính trục cưa chính | Ø38mm | |
| Tốc độ cưa chính | 4000 r / phút | |
| cưa | Động cơ biến tần đi bộ | 1,5kw |
| tốc độ trước | Nhanh 9 m / phút | |
| tốc độ phía sau | Nhanh 17 m / phút | |
| Động cơ cho ăn tự động | điện xoay chiều 3KW | |
| Áp suất không khí | ≥5,0 kg/cm2 | |
| Phòng làm việc từ độ cao mặt đất | 1130mm | |
| Hình dạng máy công cụ (dài x rộng x cao) | 7100 × 7700 × 1980 | |
| Vôn | 380V/50Hz | |
Đặc tính cơ học
▲ Màn hình thao tác kiểu cảm ứng:
1. Chạm vào màn hình thao tác 10 inch.
2. Ngoài ra có thể đặt nhiều bộ bàn làm việc, thuận tiện cho việc bàn giao.
3. Hướng dẫn chức năng nhập liệu.
4. Chức năng tự phát hiện lỗi.
▲ Ghế kẹp bàn làm việc:
1. Thanh ray giường hai bên của bàn kẹp bao gồm dầm thép hàn, bánh răng và ổ bè được mạ bằng bánh răng và ổ răng trong khi mạ một thanh ray mạ crôm cứng và mặt còn lại, và từ tính thước đo đạt đến độ chính xác theo tỷ lệ kép.Với sự giảm thiểu và độ chính xác của động cơ servo 2 kW hàng ngày và định vị ổ đĩa nhanh, tốc độ tối đa đạt 6 mét mỗi phút.
▲ Kết cấu dầm áp lực:
1. Áp dụng cấu trúc chùm áp suất tích hợp, dải bánh răng và khớp xi lanh, dẫn động đồng đều chùm lăn và áp suất được phân bổ đồng đều trên cả hai mặt của đường tâm cắt và dải được lắp ở dưới cùng của chùm áp lực để tránh ép, ép Bề mặt gia công bị hư hỏng, đảm bảo chất lượng đường cắt chính xác.
▲ thấy:
1. Sử dụng các thanh trượt tuyến tính song song trên và dưới, giảm hiệu quả sự lồng vào nhau của chuyển động cưa, tăng cường độ trơn tru của chuyển động lớn và giảm hiệu quả sự rung chuyển của chuyển động để đạt được độ chính xác của đường cắt tốt nhất.
2. Động cơ cưa chính 20HP (15 kW), xe tay ga khổng lồ sử dụng động cơ biến tần 2HP (1,5 kW) với bộ giảm tốc và truyền động hàng răng chính xác, cưa chính với xi lanh dầu nên cưa mạnh hơn, tránh truyền động xích truyền thống Xe tải cưa, ép, v.v.
3. Định vị cắt cưa có thể bắt đầu cắt xén từ cài đặt chỉnh sửa chiều rộng của chương trình.
4. Một khớp bể hình vuông được bố trí dưới cưa, và có hai mặt màng bao phủ lẫn nhau, kéo dài đến cuối vết cắt, để đảm bảo bể chứa bụi đạt hiệu quả gom bụi cao nhất.
5. Hành trình cưa cắt tối đa 6 mét mỗi phút, và phía sau đạt 7 mét mỗi phút, và chiều cao của công việc không được điều chỉnh bằng núm bảng điều khiển và có thể thay đổi tốc độ cắt tại thời điểm cắt.Người dùng có thể điều chỉnh yêu cầu sở thích khác với bản chất của mình.
▲ Bảng chính:
Trang tính chính cũng là một bảng nổi.Trống không khí bằng đồng được xử lý trên bảng mạ crôm keo.Khi độ bền được nâng cao thì hiệu quả làm việc của người công nhân cũng được nâng cao.
▲ Vuốt chéo:
1. Số lượng clip công việc cấu hình tiêu chuẩn: 12 clip hỗ trợ.
2. Mỗi kẹt được trang bị một xi lanh với phương pháp đòn bẩy, và khi nó được kéo đối tượng làm việc, có thể đảm bảo rằng vật liệu làm việc sẽ kẹp tấm.
▲ chống bụi
Các miếng chống bụi phân đoạn sử dụng các tấm nhựa trong suốt có thể ngăn chặn bụi thải ra một cách hiệu quả và có thể đạt được sự bảo vệ an toàn.
▲ Cấu hình hộp điều khiển điện tử:
1. Tất cả các bộ phận điện tử được mua tại Đài Loan.
2. Động cơ servo và ổ đĩa servo là Panasonic của Nhật Bản.
3. Biến tần là Waritatten tiếng Anh của Đài Loan.
4. Linh kiện điện tử hoàn toàn không cần hệ thống tản nhiệt, đối với những linh kiện điện tử thông dụng, có thể mua thay thế trên thị trường mà không lo bị bụi xâm nhập, miễn là được vệ sinh thường xuyên.
▲ Nguồn điện:
1. Nguồn điện là nguồn điện 3 pha dùng trong công nghiệp, điện áp 380V/50Hz.
▲ cung cấp áp suất không khí:
1. Sử dụng áp suất không khí đến 5 ~ 6 kg / cm
▲ bụi bặm:
1. Nhà cung cấp cung cấp hệ thống song song máy cạp và được lắp đặt đồng thời tại chỗ với máy cưa để đảm bảo phoi.
2. ▲ Trang thiết bị tiêu chuẩn:
1. Lưỡi cưa hàn: lưỡi cưa cacbua (tấm nhôm đặc biệt).
2. Kẹp gia công: 12.
3. Nguyên liệu nổi: 1520mm x 500mm x 3.
4. Hộp công cụ chứa 1 nhóm công cụ.
5. Động cơ cưa chính được bố trí trong máy.
các phụ tùng
| Số seri | tên | sự chỉ rõ | Số lượng các mảnh | Ghi chú |
| 1 | Cờ lê lục giác (trong) | 1 bộ | ||
| 2 | Tuốc nơ vít (từ + chữ thập) | 1 bộ | ||
| 3 | mở cờ lê | 17-19 19-22 | 2 | |
| 4 | mỏ lết điều chỉnh | 250mm | 1 | |
| 5 | Vít đất và miếng đệm | 1 bộ | ||
| 6 | cầu chì | 10 | ||
| 7 | bơ | 1 | ||
| số 8 | thươc dây | 5 mét | 1 | |
| 9 | súng bơ | 100cc | 1 | |
| 10 | hướng dẫn sử dụng | 1 | ||
| 11 | Lưỡi cưa | 460*38*4.0*60T | 1 |
Chiếm sàn
HL-12BNC danh sách mất mát một phần cơ học dễ dàng và vật tư tiêu hao
| Số seri | Tên sản phẩm | Thông số kỹ thuật / mô hình | Nguồn gốc | đơn vị | Số lượng | Ghi chú | |||||
| 1 | đa nêm | PL1574 | sản xuất trong nước | 根 | 1 | ||||||
| 2 | Bennar | IA-19 (bi thép không gỉ) | sản xuất trong nước | 个 | 192 | ||||||
| 3 | Lưỡi cưa | Ø460 * Ø38.0 * 4.0, 60 răng | sản xuất trong nước | hình ảnh | 1 | ||||||
| 4 | thoát xi lanh | Du63 * 50 | nhập khẩu | 只 | 12 | ||||||
| 5 | Thùng chống bụi | SDA32 * 75 | nhập khẩu | 只 | 2 | ||||||
| 6 | Nhấn xi lanh mui xe | Du80 * 150 | nhập khẩu | 只 | 2 | ||||||
| 7 | Xi lanh nổi phụ trợ | Jg63 * 10 | nhập khẩu | 只 | 24 | ||||||
| số 8 | mang trục chính | 6209zz | nhập khẩu | 只 | 3 | ||||||
| 9 | Cho ăn vòng bi bánh xe đi bộ | 62/22 | nhập khẩu | 只 | 3 | ||||||
| 10 | Vòng bi bánh xe dẫn hướng nạp liệu | 6002 | nhập khẩu | 只 | 3 | ||||||
| 11 | Dầu thủy lực | Dầu thủy lực chống phay 46 # | sản xuất trong nước | l | 40 | ||||||
| 12 | nước làm mát | dầu bôi trơn siêu nhỏ | nhập khẩu | ga-lông | 1 | ||||||
HL-12BNC phần điều khiển điện tử của danh sách dễ thất thoát và vật tư tiêu hao
| Số seri | tên | đơn vị | Số lượng | người mẫu | Thương hiệu | ||||||||
| 1 | biến tần | CÁI | 1 | CHF100A 18.5KW | InVt | ||||||||
| 2 | máy dò chuyển động | CÁI | 1 | CD33-250N(P)-422 | quang | ||||||||
| 3 | biến áp điều khiển | CÁI | 1 | NSK-1.0 AC380/220/3P/8.0KVA | cái cằm | ||||||||
| 4 | Chuyển đổi nguồn điện | CÁI | 1 | S-200-24 8.3A | Minh Vệ | ||||||||
| 5 | Chuyển đổi nguồn điện | CÁI | 1 | NES-15-5 3A | Minh Vệ | ||||||||
| 6 | cầu chì | CÁI | 1 | CẦU CHÌ-6A | HỘP CẦU CHÌ | ||||||||
| 7 | Ổ cắm rơle trung gian | CÁI | 15 | RXZE1M2C | Shneider | ||||||||
| số 8 | Rơle trung gian | CÁI | 15 | RXM2CB2BD | Shneider | ||||||||
| 9 | Rơle quá tải nóng | CÁI | 1 | LRD07C 1.6 ~ 2.5A | Shneider | ||||||||
| 10 | Rơle quá tải nóng | CÁI | 1 | LRD12C 5.5 ~ 8A | Shneider | ||||||||
| 11 | công tắc tơ điện từ | CÁI | 1 | LC1D40M7C AC220V | Shneider | ||||||||
| 12 | công tắc tơ điện từ | CÁI | 1 | LC1D18M7C AC220V | Shneider | ||||||||
| 13 | công tắc tơ điện từ | CÁI | 2 | LC1D09M7C AV220V | Shneider | ||||||||
| 14 | Bộ ngắt mạch điện | CÁI | 1 | EZD100E3100N | Shneider | ||||||||
| 15 | công tắc tiệm cận | CÁI | 12 | PM12-04N | fok | ||||||||
| 16 | Khóa công tắc nguồn | CÁI | 1 | XB-BG21C | Shneider | ||||||||
| 17 | Chỉ số sức mạnh | CÁI | 1 | XB2 BVM1C AC220V | Shneider | ||||||||
| 18 | Nút chạy có đèn | CÁI | 1 | XB2 BW33B1C (xanh) DC24V | Shneider | ||||||||
| 19 | Nút phẳng màu vàng | CÁI | 1 | XB2-BA51C (1NO) | Shneider | ||||||||
| 20 | nút khẩn cấp | CÁI | 2 | XB2BS542C (1NC) | Shneider | ||||||||
| 21 | Chiết áp tốc độ máy cưa | CÁI | 1 | Mexico0 | B0urns | ||||||||
| 22 | ánh sáng hòa tan | CÁI | 2 | SZL-803/150 | trục | ||||||||
