Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đi bộ biến tần động cơ: | 1,5kw | Động cơ cho ăn tự động: | AC 3KW |
|---|---|---|---|
| Vôn: | 380V / 50HZ | Đường kính cưa: | Ø460mm |
| Tốc độ cưa chính: | 4000 vòng / phút | Thuận lợi: | Cho ăn tự động, định vị tự động |
| Làm nổi bật: | Máy cưa Cnc HEINEDA,Máy cưa Cnc 4000r / phút,cưa cắt cnc 4000r / phút |
||
Máy cưa tấm nhôm HL-12BNC có độ chính xác cao
Sự mô tả
Máy cắt nhôm tấm, hệ thống trục, cắt tự động CNC, có thể thực hiện cắt và cắt tự động, có thể tùy chỉnh theo yêu cầu phức tạp
Model: Máy cưa tấm nhôm vi tính HL-12BNC
▲ HL đại diện cho mô hình máy cưa tấm nhôm ở Heineda.
▲ 12 thể hiện kích thước của máy cưa tấm nhôm, 12 có thể cưa được 3800 mm.
▲ BNC đại diện cho máy cưa tấm nhôm này cho mô hình hoàn toàn tự động.
Thông số kỹ thuật và thông số
| Người mẫu | HL-12BNC | |
| Độ dài cắt | 3800mm | |
| Khả năng cưa | Chiều rộng cắt | 3800mm |
| Chiều cao cắt tối đa | 120mm | |
| Chiều cao tiếp xúc tối đa của lưỡi cưa | 125mm | |
| Động cơ cưa chính | 15kw | |
| Dải | Đường kính cưa | Ø460mm |
| Đường kính trục cưa chính | Ø 38mm | |
| Tốc độ cưa chính | 4000 vòng / phút | |
| Cưa | Đi bộ biến tần động cơ | 1,5kw |
| Tốc độ nâng cao | Nhanh 9 m / phút | |
| Tốc độ phía sau | Nhanh 17 m / phút | |
| Động cơ cho ăn tự động | AC 3KW | |
| Áp suất không khí | ≥5,0 kg / cm2 | |
| Phòng làm việc từ độ cao mặt đất | 1130 mm | |
| Hình dạng máy công cụ (dài × rộng × cao) | 7100 × 7700 × 1980 | |
| Vôn | 380V / 50Hz | |
Đặc tính cơ học

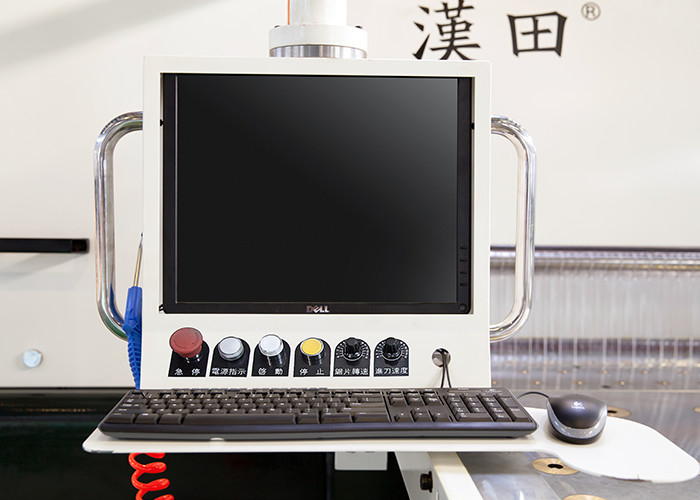

▲ Màn hình hoạt động kiểu cảm ứng:
1. Màn hình hoạt động cảm ứng 10 inch.
2. Ngoài ra, có thể đặt nhiều bộ bàn làm việc, thuận tiện cho việc bàn giao.
3. Chức năng nhập liệu hướng dẫn.
4. Chức năng tự phát hiện lỗi.
▲ Kẹp ghế làm việc:
1. Ray giường hai bên của kẹp làm việc được cấu tạo bởi dầm thép hàn, bánh răng và ổ bè được mạ bánh răng và ổ đĩa răng trong khi mạ một thanh ray crom cứng và mặt còn lại, và từ tính thước đạt độ chính xác theo tỷ lệ kép.Với độ chính xác của động cơ servo giảm và 2 kW hàng ngày và khả năng định vị ổ đĩa nhanh, tốc độ tối đa đạt 6 mét / phút.
▲ Cấu trúc chùm áp lực:
1. Áp dụng cấu trúc chùm áp suất tích hợp, dải bánh răng và khớp xi lanh, dẫn động đồng nhất chùm lăn và áp suất được phân bổ đồng đều trên cả hai phía của đường cắt tâm và dải được lắp đặt ở dưới cùng của chùm áp lực để tránh ép, ép Bề mặt của tác phẩm bị hư hỏng, đảm bảo chất lượng cắt chính xác.
▲ đã thấy:
1. Sử dụng các đường ray trượt tuyến tính song song trên và dưới, giảm hiệu quả sự đan xen của chuyển động cưa, tăng cường độ êm dịu của chuyển động lớn và giảm hiệu quả sự rung chuyển của chuyển động để đạt được độ chính xác đường cắt tốt nhất.
2. Động cơ cưa chính 20HP (15 kW), chiếc xe tay ga khổng lồ sử dụng động cơ biến tần 2HP (1,5 kW) với bộ giảm tốc và bộ truyền động bánh răng chính xác, máy cưa chính với xi lanh dầu, vì vậy máy cưa mạnh hơn, tránh sự truyền động xích truyền thống Xe tải cưa, ép,… sinh ra.
3. Định vị Cắt Cưa có thể bắt đầu cắt từ cài đặt chỉnh sửa chiều rộng của chương trình.
4. Một mối nối bể vuông được bố trí dưới vết cưa, và có hai mặt màng che nhau, kéo dài đến cuối vết cắt, để đảm bảo bể chứa bụi đạt hiệu quả tập hợp bụi cao nhất.
5. Hành trình cưa cắt lên đến 6 mét / phút, và mặt sau đạt 7 mét / phút, và chiều cao của tác phẩm không được điều chỉnh bằng núm bảng điều khiển và có thể thay đổi tốc độ cắt tại thời điểm cắt.Người dùng có thể điều chỉnh các yêu cầu sở thích khác với bản chất của riêng họ.
▲ Bảng chính:
Trang tính chính cũng là một bảng nổi.Trống gió bằng đồng được bố trí trên bảng điều khiển mạ chrome dạng keo.Khi độ bền được nâng cao thì hiệu quả công việc của người lao động cũng được nâng cao.
▲ Móng vuốt chéo:
1. Số lượng clip công việc cấu hình tiêu chuẩn: 12 clip hỗ trợ.
2. Mỗi kẹt được trang bị một xi lanh với phương pháp đòn bẩy, và khi nó được kéo đối tượng làm việc, có thể đảm bảo rằng vật liệu làm việc kẹp tấm.
▲ chống bụi
Các miếng chống bụi phân đoạn sử dụng các tấm nhựa trong suốt có thể ngăn chặn hiệu quả xả bụi và có thể đạt được sự bảo vệ an toàn.
▲ Cấu hình hộp điều khiển điện tử:
1. Tất cả các bộ phận điện tử được mua tại Đài Loan.
2. Động cơ servo và bộ truyền động servo là Panasonic của Nhật Bản.
3. Biến tần là Waritatten của Đài Loan.
4. Các bộ phận điện tử hoàn toàn không cần hệ thống làm mát, đối với các bộ phận điện tử phổ biến, có thể mua thay thế trên thị trường mà không lo bị bụi xâm nhập, miễn là nó được vệ sinh thường xuyên.
▲ Nguồn điện:
1. Nguồn điện là nguồn điện 3 pha dùng trong công nghiệp, điện áp 380V / 50Hz.
▲ cung cấp áp suất không khí:
1. sử dụng áp suất không khí đến 5 ~ 6 kg / cm
▲ bụi:
1. Nhà cung cấp cung cấp hệ thống máy cạp song song và được lắp đặt đồng thời tại chỗ với máy cưa để đảm bảo phoi.
2. ▲ Thiết bị tiêu chuẩn:
1. Lưỡi cưa Solden: lưỡi cưa cacbua (tấm nhôm đặc biệt).
2. Phiếu công việc: 12.
3. Nguyên liệu nổi: 1520mm x 500mm x 3.
4. Hộp công cụ chứa một nhóm công cụ 1.
5. Động cơ cưa chính được bố trí trong máy.
Các phụ tùng thay thế
| Số seri | Tên | sự chỉ rõ | Số lượng các mảnh | Ghi chú |
| 1 | Cờ lê lục giác (trong) | 1 bộ | ||
| 2 | Tua vít (chữ + chữ thập) | 1 bộ | ||
| 3 | Mở cờ lê | 17-19 19-22 | 2 | |
| 4 | mỏ lết điều chỉnh | 250 mm | 1 | |
| 5 | Vít và đệm tiếp đất | 1 bộ | ||
| 6 | cầu chì | 10 | ||
| 7 | bơ | 1 | ||
| số 8 | thươc dây | 5 m | 1 | |
| 9 | Súng bắn bơ | 100cc | 1 | |
| 10 | hướng dẫn sử dụng | 1 | ||
| 11 | Lưỡi cưa | 460 * 38 * 4.0 * 60T | 1 |
Chiếm sàn
Danh sách tổn thất một phần cơ khí dễ dàng HL-12BNC và vật tư tiêu hao
| Số seri | Tên sản phẩm | Thông số kỹ thuật / mô hình | Nguồn gốc | đơn vị | Số lượng | Ghi chú | |||||
| 1 | Nhiều nêm | PL1574 | Sản xuất trong nước | 根 | 1 | ||||||
| 2 | Bennar | IA-19 (bóng thép không gỉ) | Sản xuất trong nước | 个 | 192 | ||||||
| 3 | Lưỡi cưa | Ø460 * Ø38.0 * 4.0, 60 răng | Sản xuất trong nước | 片 | 1 | ||||||
| 4 | Xi lanh thoát | Du63 * 50 | nhập khẩu | 只 | 12 | ||||||
| 5 | Thùng chống bụi | SDA32 * 75 | nhập khẩu | 只 | 2 | ||||||
| 6 | Ép xi lanh mui xe | Du80 * 150 | nhập khẩu | 只 | 2 | ||||||
| 7 | Xi lanh nổi phụ trợ | Jg63 * 10 | nhập khẩu | 只 | 24 | ||||||
| số 8 | Trục chính | 6209zz | nhập khẩu | 只 | 3 | ||||||
| 9 | Cho ăn vòng bi bánh xe đi bộ | 62/22 | nhập khẩu | 只 | 3 | ||||||
| 10 | Vòng bi bánh xe dẫn hướng nguồn cấp dữ liệu | 6002 | nhập khẩu | 只 | 3 | ||||||
| 11 | Dầu thủy lực | Dầu thủy lực chống phay 46 # | Sản xuất trong nước | L | 40 | ||||||
| 12 | Chất làm mát | Dầu bôi trơn siêu nhỏ | nhập khẩu | gallon | 1 | ||||||
HL-12BNC điều khiển điện tử một phần của danh sách tổn thất dễ dàng và vật tư tiêu hao
| Số seri | Tên | đơn vị | Số lượng | người mẫu | Nhãn hiệu | ||||||||
| 1 | Biến tần | CÁI | 1 | CHF100A 18,5KW | InVt | ||||||||
| 2 | Máy dò chuyển động | CÁI | 1 | CD33-250N (P) -422 | Optex | ||||||||
| 3 | Điều khiển máy biến áp | CÁI | 1 | NSK-1.0 AC380 / 220 / 3P / 8.0KVA | chint | ||||||||
| 4 | Chuyển đổi nguồn điện | CÁI | 1 | S-200-24 8,3A | Ming Wei | ||||||||
| 5 | Chuyển đổi nguồn điện | CÁI | 1 | NES-15-5 3A | Ming Wei | ||||||||
| 6 | cầu chì | CÁI | 1 | FUSE-6A | HỘP CẦU CHÌ | ||||||||
| 7 | Ổ cắm rơ le trung gian | CÁI | 15 | RXZE1M2C | Shneider | ||||||||
| số 8 | Rơ le trung gian | CÁI | 15 | RXM2CB2BD | Shneider | ||||||||
| 9 | Rơ le quá tải nóng | CÁI | 1 | LRD07C 1,6 ~ 2,5A | Shneider | ||||||||
| 10 | Rơ le quá tải nóng | CÁI | 1 | LRD12C 5.5 ~ 8A | Shneider | ||||||||
| 11 | Công tắc tơ điện từ | CÁI | 1 | LC1D40M7C AC220V | Shneider | ||||||||
| 12 | Công tắc tơ điện từ | CÁI | 1 | LC1D18M7C AC220V | Shneider | ||||||||
| 13 | Công tắc tơ điện từ | CÁI | 2 | LC1D09M7C AV220V | Shneider | ||||||||
| 14 | Bộ ngắt mạch điện | CÁI | 1 | EZD100E3100N | Shneider | ||||||||
| 15 | Công tắc tiệm cận | CÁI | 12 | PM12-04N | Fotk | ||||||||
| 16 | Khóa công tắc nguồn | CÁI | 1 | XB-BG21C | Shneider | ||||||||
| 17 | Chỉ số sức mạnh | CÁI | 1 | XB2 BVM1C AC220V | Shneider | ||||||||
| 18 | Nút chạy có ánh sáng | CÁI | 1 | XB2 BW33B1C (xanh lá cây) DC24V | Shneider | ||||||||
| 19 | Nút phẳng màu vàng | CÁI | 1 | XB2-BA51C (1NO) | Shneider | ||||||||
| 20 | nút khẩn cấp | CÁI | 2 | XB2BS542C (1NC) | Shneider | ||||||||
| 21 | Chiết áp tốc độ cưa | CÁI | 1 | Mexico0 | B0urns | ||||||||
| 22 | Ánh hào quang phóng túng | CÁI | 2 | SZL-803/150 | Trục | ||||||||
