Máy cưa vòng đứng công nghiệp HEINEDA Độ sâu cổ họng 580mm VH500

Máy cưa băng dọc tốc độ cao VH500 Cưa sâu cổ họng 580mm

Thành phần và đặc điểm thiết bị

Máy cưa vòng có cấu tạo chủ yếu là khung cưa, chân đế, bánh xe cưa, bộ phận truyền động, nhóm bánh xe dẫn hướng băng tải, băng tải thải, hệ thống thủy lực và hệ thống điều khiển điện.

Tổng quan về thiết bị

Được biết đến là nhà cung cấp kế hoạch máy cưa chính xác, Heineda đã phát triển từ thiết bị truyền thống, máy móc bán tự động sang máy móc điều khiển kỹ thuật số tự động và sở hữu hơn 100 loại thiết bị tự phân tích và phát triển.Trong lĩnh vực sản xuất máy cưa nhôm chính xác, các sản phẩm của Heineda đã giành được sự công nhận từ một loạt các nhà sản xuất thiết bị hàng không, quân sự và dân dụng tại thị trường Trung Quốc đại lục.
Mô hình: Máy cưa băng dọc tốc độ cao VH500
▲ VH là viết tắt của model máy cưa vòng đứng của Công ty Heineda.
▲ 500 thể hiện khả năng cưa của máy cưa
Chiều cao cưa tối đa Φ400mm;
Chiều rộng cưa tối đa 500mm;
Chiều sâu họng cưa tối đa là 580mm.
Nếu một kẹp được thêm vào trong phạm vi của bàn làm việc, có thể thực hiện cắt theo đường chéo.

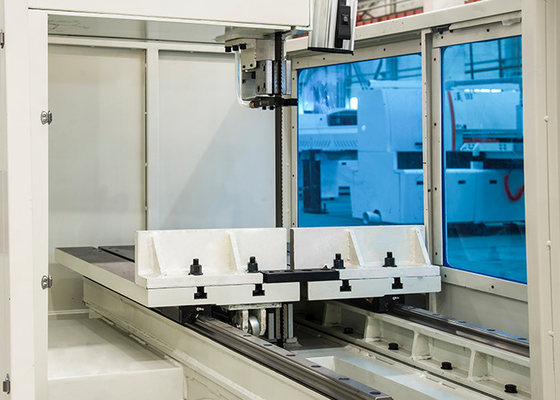

Kết xuất thiết bị

Các thông số kỹ thuật chính

Mô tả các bộ phận chính của máy cưa vòng dọc VH500
Máy cưa vòng có cấu tạo chủ yếu là khung cưa, bánh cưa, bộ phận truyền động, nhóm bánh xe dẫn hướng băng tải, băng tải thải, hệ thống thủy lực và hệ thống điều khiển điện.

Phần bánh xe cưa được làm bằng nhôm tấm kéo dài 7075T6, được anod hóa cứng.Sau khi xử lý, nó được hiệu chỉnh bằng cân bằng động, có hiệu suất tốt, cơ tính cao, có thể chịu tải trọng tốc độ cao và cường độ cao.

Bộ phận truyền động được dẫn động bởi động cơ biến đổi tần số TECO để dẫn động cho puli chủ động quay, từ đó dẫn động cho dây curoa cưa chạy với tốc độ cao.Tốc độ của dây đai cưa được điều chỉnh bằng bộ biến tần để điều khiển vòng quay đầu ra của động cơ và được hiển thị bằng đồng hồ kỹ thuật số.

Vòng bi của bộ bánh đai cưa và vòng bi của bộ phận chính đều được làm bằng các sản phẩm của NSK.

Công tắc hành trình được sử dụng để phát hiện xem lực căng có bất thường hay không và máy sẽ tự động dừng nếu sự bất thường là bất thường.Bánh xe bị động sử dụng phanh điện từ.Khi bất thường xảy ra, áp suất ổn định sẽ tác động lên đĩa phanh để điều khiển chuyển động quay của bánh cưa.

Phần thủy lực thông qua một trạm bơm độc lập và được điều khiển bởi một van điện từ tập trung.Các van điện từ đều là sản phẩm của Đài Loan.Ngoại trừ những bộ phận phải nối ống mềm, tất cả đều được nối với nhau bằng ống thép để giảm tổn thất áp suất hiệu quả.

Cơ cấu truyền động của máy cưa được cân bằng và điều chỉnh chính xác để giảm thiểu độ rung và đảm bảo rằng dây đai cưa không dễ bị đứt.

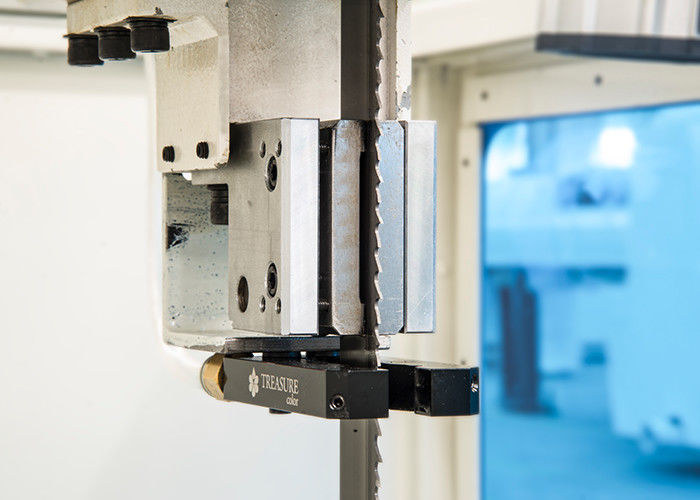

Phần dẫn hướng của băng cưa sử dụng các con lăn kẹp, một con lăn được đặt ở đầu và con lăn khác, các con lăn được làm bằng thép hợp kim và được mài chính xác sau khi xử lý thấm nitơ bề mặt, với độ chính xác cao và khả năng chống mài mòn tốt.
Con lăn truyền động của băng tải chất thải được thiết kế với trục chắc chắn đảm bảo không bị gãy trong quá trình sử dụng bình thường;ổ lăn sử dụng ổ trục kín hai mặt để tránh sự xâm nhập của các vụn nhôm và cải thiện tuổi thọ.

Dịch vụ Heineda
Đối với các sản phẩm do thiết bị hợp đồng sản xuất, Hantian sẽ hợp tác với khách hàng để xác định và kiểm tra chất lượng của thiết bị trong giai đoạn nghiệm thu thiết bị.
Việc thành lập kho phụ tùng.
Giới thiệu dịch vụ tại nhà máy
Dịch vụ quay trở lại thường xuyên miễn phí
Hoàn thành dự án chìa khóa trao tay (quy trình, quản lý, bảo trì, đào tạo, sản xuất)
Thiết lập hệ thống bảo trì ba cấp.
Dịch vụ nâng cấp phần mềm miễn phí.
Đề xuất phương án thi công sơ bộ.

Đạt được một số chứng nhận bằng sáng chế
