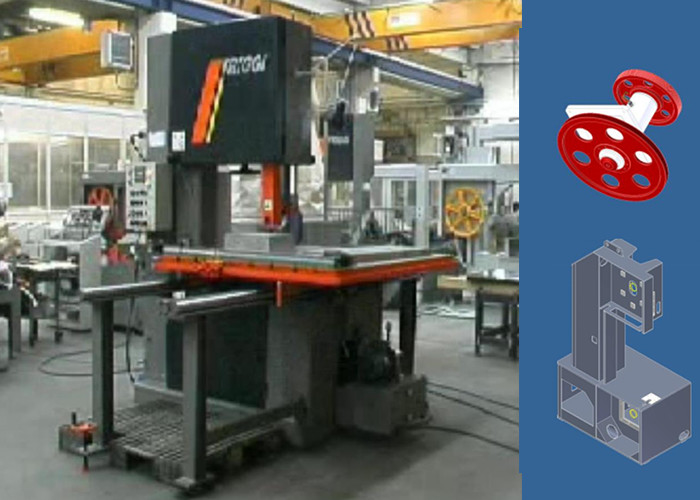

380V 3 pha 50Hz Cắt thép theo chiều dọc Máy cưa vòng Chiều sâu 580mm

Chiều sâu cắt cổ họng tối đa của cưa băng dọc VH600 là 580mm

Tổng quan về thiết bị
Mô hình: Máy cưa băng dọc tốc độ cao VH600
▲ VH là viết tắt của model máy cưa vòng đứng của Công ty Heineda.
▲ 600 thể hiện khả năng cưa của máy cưa
Chiều cao cưa tối đa Φ400mm;
Chiều rộng cưa tối đa 600mm;
Chiều sâu họng cưa tối đa là 580mm.
Nếu một kẹp được thêm vào trong phạm vi của bàn làm việc, có thể thực hiện cắt theo đường chéo.

Kết xuất thiết bị

Các thông số kỹ thuật chính

Thành phần và đặc điểm thiết bị

Máy cưa vòng có cấu tạo chủ yếu là khung cưa, chân đế, bánh xe cưa, bộ phận truyền động, nhóm bánh xe dẫn hướng của máy cưa, băng tải thải, hệ thống thủy lực và hệ thống điều khiển điện.

Mô tả các bộ phận chính của máy cưa vòng dọc VH600
Máy cưa vòng có cấu tạo chủ yếu là khung cưa, bánh cưa, bộ phận truyền động, nhóm bánh xe dẫn hướng băng tải, băng tải thải, hệ thống thủy lực và hệ thống điều khiển điện.

Phần bánh xe cưa được làm bằng nhôm tấm kéo dài 7075T6, được anod hóa cứng.Sau khi xử lý, nó được hiệu chỉnh bằng cân bằng động, có hiệu suất tốt, cơ tính cao, có thể chịu tải trọng tốc độ cao và cường độ cao.

Bộ phận truyền động được dẫn động bởi động cơ biến tần TECO để truyền động cho puli chủ động quay, từ đó dẫn động cho dây curoa cưa chạy với tốc độ cao.Tốc độ của dây đai cưa được điều chỉnh bằng bộ biến tần để điều khiển vòng quay đầu ra của động cơ và được hiển thị bằng đồng hồ kỹ thuật số.

Vòng bi của bộ bánh đai cưa và vòng bi của bộ phận chính đều được làm bằng các sản phẩm của NSK.

Công tắc hành trình được sử dụng để phát hiện xem lực căng có bất thường hay không và máy sẽ tự động dừng nếu sự bất thường là bất thường.Bánh xe bị động sử dụng phanh điện từ.Khi bất thường xảy ra, áp suất ổn định sẽ tác động lên đĩa phanh để điều khiển chuyển động quay của bánh cưa.

Phần thủy lực thông qua một trạm bơm độc lập và được điều khiển bởi một van điện từ tập trung.Các van điện từ đều là sản phẩm của Đài Loan.Ngoại trừ những bộ phận phải nối bằng ống mềm, tất cả đều được nối với nhau bằng ống thép để giảm tổn thất áp suất hiệu quả.

Cơ cấu truyền động của máy cưa được cân bằng và hiệu chỉnh chính xác để giảm thiểu độ rung và đảm bảo rằng dây đai cưa không dễ bị đứt.
Phần dẫn hướng của băng cưa sử dụng các con lăn kẹp, một con lăn được đặt ở đầu và con lăn khác, các con lăn được làm bằng thép hợp kim và được mài chính xác sau khi xử lý thấm nitơ bề mặt, với độ chính xác cao và khả năng chống mài mòn tốt.
Con lăn truyền động của băng tải chất thải được thiết kế với trục chắc chắn đảm bảo không bị gãy trong quá trình sử dụng bình thường;ổ lăn sử dụng ổ trục kín hai mặt để tránh sự xâm nhập của các vụn nhôm và cải thiện tuổi thọ.

Dịch vụ Heineda
Đối với các sản phẩm do thiết bị hợp đồng sản xuất, Hantian sẽ hợp tác với khách hàng để xác định và kiểm tra chất lượng của thiết bị trong giai đoạn nghiệm thu thiết bị.
Việc thành lập kho linh kiện.
Giới thiệu dịch vụ tại nhà máy
Dịch vụ quay trở lại thường xuyên miễn phí
Hoàn thành dự án chìa khóa trao tay (quy trình, quản lý, bảo trì, đào tạo, sản xuất)
Thiết lập hệ thống bảo trì ba cấp.
Dịch vụ nâng cấp phần mềm miễn phí.
Đề xuất phương án thi công sơ bộ.

Yêu cầu về điện, khí và thủy lực của thiết bị tổng thể

Bộ phận điện
Thương hiệu linh kiện điện 5
Thành phần điều khiển điện tử: Omron hoặc Schneider
Yêu cầu lắp đặt điện
(1) Giao diện giao tiếp dành riêng để kết nối với điều khiển toàn bộ đường truyền.
(2) Tất cả các đường không cố định đều yêu cầu thiết kế linh hoạt.
(3) Kết nối điện của các bộ phận cơ khí để thay đổi nhanh chóng nên có thể cắm được.
(4) Các dây dẫn phải được bó gọn trong trung kế.
(5) Các dây dẫn phải được bảo vệ đầy đủ để tránh hư hỏng.
(6) Bộ khởi động và dây dẫn cần được kết nối dưới dạng phích cắm.

Yêu cầu hệ thống kiểm soát
(1) Thiết bị ít nhất phải có chế độ vận hành bằng tay và chế độ vận hành tự động.
(2) Các bộ phận chuyển động cần được bảo vệ khỏi nhau để tránh va chạm của chính thiết bị.
(3) Các hư hỏng của thiết bị phải được hiển thị bằng chữ.
(4) Thiết bị vận hành cần được trang bị bảng điều khiển.
(5) Giao diện người dùng được hiển thị dưới dạng văn bản.
(6) Chế độ hoạt động phải được điều chỉnh bằng các công tắc vận hành chính.
(7) Chu kỳ thử nghiệm sản phẩm hoặc chu kỳ thiết bị có thể điều chỉnh bởi chương trình và được xác nhận bởi người vận hành thiết bị.

yêu cầu đường hàng không
Yêu cầu nhãn hiệu đối với các thành phần của hệ thống không khí
Thành phần đường Yade Đài Loan
Yêu cầu lắp đặt hệ thống không khí
(1) Kết nối giữa các bộ phận khí nén của các bộ phận cơ khí nhận ra sự thay đổi nhanh chóng phải có thể cắm được.
(2) Các đường ống dẫn cần được đặt thành từng bó trong các rãnh ống.
(3) Đường ống dẫn khí đốt cần được bảo vệ đầy đủ để tránh hư hỏng.
(4) Không thể đặt van khí trong tủ điều khiển và phải đặt ở vị trí dễ tiếp cận.
(5) Không cho phép rò rỉ trong đường dẫn khí sau khi lắp đặt.
(6) Ngay cả khi chỉ có nguồn cung cấp khí 4,5bar, hệ thống khí nén phải thực hiện tất cả các chức năng.

áp suất hệ thống thủy lực
Yêu cầu lắp đặt hệ thống thủy lực
(1) Các đầu nối thủy lực của các bộ phận cơ khí nhận ra sự thay đổi nhanh chóng cần được trang bị các đầu nối nhanh.Trong quá trình thay đổi khuôn, đường ống thủy lực phải được giảm áp suất.
(2) Ống thủy lực được thiết kế để không xảy ra ma sát trong quá trình hoạt động.Nếu không thể tránh được điều này, cần thực hiện các biện pháp bảo vệ thích hợp cho ống thủy lực.
(3) Phần đường ống của hệ thống thủy lực không được phép rò rỉ.
(4) Tránh mọi hư hỏng có thể xảy ra đối với ống thủy lực.
(5) Không thể đặt van thủy lực trong tủ điện điều khiển và phải đặt ở vị trí dễ lấy.
(6) Trạm thủy lực cần được trang bị bộ chỉ thị mức dầu, bộ lọc, bộ chỉ thị và đồng hồ đo áp suất theo nguyên tắc thủy lực.Ngoài ra, cần có thiết bị đóng ngắt hệ thống thủy lực trong quá trình tắt máy để tiết kiệm tài nguyên;và chức năng tự động ngắt khi mức dầu thiếu.
(7) Cung cấp chức năng làm mát nhiệt độ dầu

Câu hỏi thường gặp

Q: Bạn là nhà sản xuất?
A: Vâng, chúng tôi có nhà máy riêng của chúng tôi và chúng tôi hứa bán hàng trực tiếp với mức giá cạnh tranh.Chào mừng bạn đến thăm nhà máy của chúng tôi bất cứ lúc nào.

Q: Tôi có thể nhận được một máy theo yêu cầu của riêng tôi?
A: Chắc chắn. Chúng tôi chấp nhận OEM và ODM.

Q: Đây là lần đầu tiên tôi sử dụng loại máy này, nó có dễ vận hành không?
A: Có video hướng dẫn cách sử dụng máy và sách hướng dẫn tiếng anh gửi cho bạn kèm theo máy.Nếu vẫn còn thắc mắc, chúng tôi sẽ cung cấp hướng dẫn chuyên môn miễn phí cho bạn cho đến khi bạn có thể sử dụng máy thành thạo.

Nếu bạn chưa tìm thấy chiếc máy mình cần, đừng ngần ngại liên hệ với chúng tôi.Chúng tôi sẽ làm tốt nhất để cung cấp cho bạn gợi ý tốt nhất.
