Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Thương hiệu máy: | HEINEDA | Khả năng cắt: | 400mm |
|---|---|---|---|
| Khả năng cưa: | Chiều rộng 400mm, chiều cao 400mm | Sự chính xác: | ±0,1 mm |
| Tương thích vật liệu: | Thích hợp để cắt thép, nhôm và các kim loại khác |

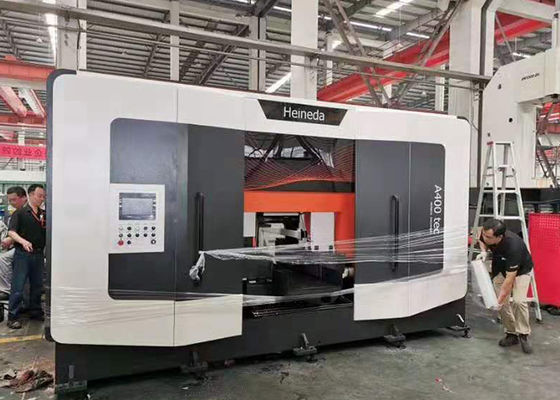

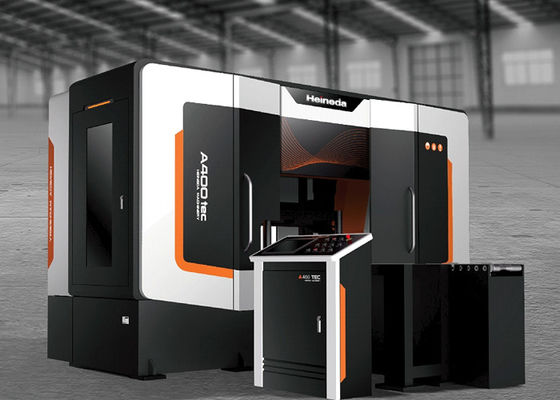

A-400tec là máy cưa băng ngang tốc độ cao hoàn toàn tự động, được thiết kế đặc biệt để cưa các thỏi nhôm và kim loại màu tròn (thanh). Máy phù hợp cho việc xử lý vật liệu khối lượng lớn trong các ngành hàng không vũ trụ, ô tô, khuôn mẫu và đùn ép.
Model này có chức năng nạp liệu tự động, cài đặt chiều dài và cưa, đạt hiệu suất cưa ổn định và tốc độ cao trong môi trường sản xuất liên tục, đặc biệt phù hợp với các doanh nghiệp sản xuất quy mô lớn.
|
Danh mục
|
Thông số
|
Dữ liệu kỹ thuật
|
|
Thông số vật liệu
|
Loại hợp kim
|
Nhôm và hợp kim nhôm (1XXX-7XXX)
|
|
Thông số sản phẩm
|
Đường kính thanh
|
Φ80-Φ430 mm
|
|
Chiều dài sản phẩm
|
Chiều dài sản phẩm
|
5mm-700mm
|
|
Dữ liệu hiệu suất
|
Khả năng cắt
|
430mm
|
|
|
Tốc độ băng tải
|
500-2500 m/phút
|
|
|
Tốc độ cắt
|
100-1000 mm/phút (có thể điều chỉnh)
|
|
|
Độ chính xác chiều dài
|
±0.3mm
|
Kích thước thiết bị và diện tích chiếm dụng
Máy cưa chính: Chiều dài thân máy khoảng 4.5m, chiều rộng khoảng 2.5m (tùy thuộc vào bản vẽ móng).
Không gian lắp đặt: Cần dành không gian vận hành và bảo trì ≥1.0m xung quanh thiết bị để kiểm tra, vệ sinh và di chuyển an toàn.
Các kích thước trên chỉ dùng để đánh giá không gian nhà máy; kích thước lắp đặt cuối cùng sẽ dựa trên bản vẽ bố trí móng được hai bên xác nhận.
|
Mục
|
Mô tả
|
|
Máy cắt chính
|
Khả năng cắt 400 mm, nạp liệu tự động, kích thước cố định và hệ thống cắt tích hợp.
|
|
Hệ thống thủy lực
|
Trạm thủy lực độc lập cung cấp năng lượng cho cơ cấu căng băng và các bộ phận thủy lực.
|
|
Hệ thống làm mát và bôi trơn băng cưa
|
Sử dụng hệ thống làm mát bằng khí khô để làm mát và bôi trơn khu vực tiếp xúc của băng cưa.
|
|
Hệ thống điều khiển điện và tự động
|
Bao gồm PLC, tủ điều khiển và giao diện người-máy để điều khiển thiết bị và hiển thị trạng thái.
|
|
Hệ thống thu gom phoi
|
Sử dụng hệ thống thu gom bằng khí nén để thu gom phoi kim loại sinh ra trong quá trình cắt.
|
Quy trình vận hành như sau:
- Giai đoạn nạp liệu: Nguyên liệu được nạp thủ công vào khu vực băng tải con lăn nạp liệu. Thiết bị kẹp bên tự động kẹp vật liệu và đẩy nó về phía vết cắt.
- Cắt đầu: Chiều dài đầu được đo và cắt thủ công. Sau khi cắt, đầu được loại bỏ và quá trình cắt tự động sản phẩm hoàn chỉnh bắt đầu.
- Giai đoạn định vị: Cơ cấu cài đặt chiều dài đẩy phôi đến vị trí chiều dài đã cài đặt và hệ thống servo hoàn thành việc định vị chính xác.
- Giai đoạn kẹp: Thiết bị kẹp trước và sau khi cưa hoạt động đồng thời để ép phôi ổn định.
- Giai đoạn cưa: Khung cưa hạ xuống với tốc độ nạp đã cài đặt và băng cưa chạy ở tốc độ cao để hoàn thành vết cắt.
- Giai đoạn rút về: Kẹp trước khi cưa rút nhẹ, khung cưa di chuyển lên trên để trở về vị trí ban đầu và hệ thống làm mát băng cưa liên tục phun sương để làm mát vật liệu.
- Giai đoạn xả liệu: Sản phẩm hoàn chỉnh và vật liệu thừa được xử lý thủ công cho các hoạt động tiếp theo.
- Giai đoạn chu kỳ: Hệ thống tự động xác định số lượng vết cắt và chiều dài vật liệu còn lại, sau đó tiếp tục chu kỳ tiếp theo.
Sản phẩm hoàn chỉnh hoạt động liên tục và tự động trong quá trình cưa, không yêu cầu sự can thiệp thủ công.
Tại sao chọn chúng tôi?
Giới thiệu sản phẩm
Dịch vụ kỹ thuật và bảo hành
- Bên bán cung cấp hỗ trợ kỹ thuật trọn đời cho thiết bị được ký hợp đồng.
- Thời gian bảo hành sản phẩm là 12 tháng kể từ ngày nghiệm thu và bàn giao.
- Trong thời gian bảo hành, nếu phát hiện bất kỳ vấn đề chất lượng nào (thời gian cụ thể cho các khu vực ngoài Trung Quốc đại lục cần được thương lượng): Phản hồi trong vòng 24 giờ, điều động nhân viên tại chỗ trong vòng 48 giờ; nhân viên dịch vụ sẽ không rời khỏi địa điểm cho đến khi khắc phục sự cố; các lỗi thiết bị sẽ được khắc phục trong vòng 7 ngày kể từ khi đến nơi.
- Ngoài thời gian bảo hành, bên bán cung cấp phụ tùng và hỗ trợ kỹ thuật dài hạn, đồng thời cung cấp các bộ phận tiêu hao với giá gốc.
