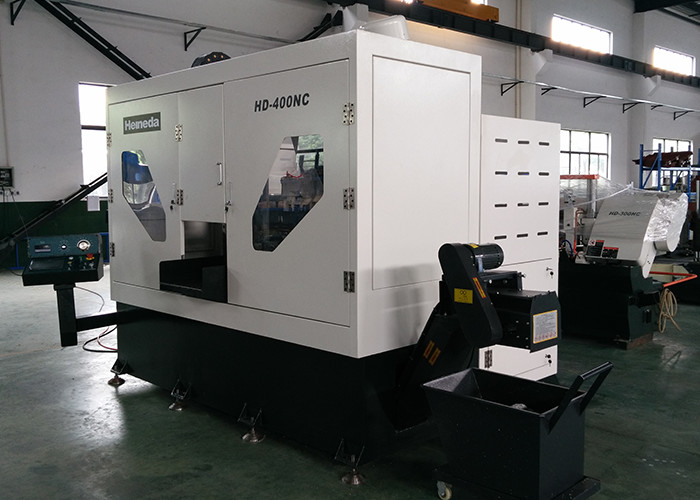

Máy cưa vòng CNC cho ăn tự động 400mm

Máy cưa băng ngang tốc độ cao với tự động cho ăn



Mô tả Sản phẩm

1. sử dụng thiết bị

Chủ yếu được sử dụng cho cây nhôm thỏi và hợp kim nhôm.

2. sản phẩm cưa đa dạng và thông số kỹ thuật

● Loại hợp kim: hợp kim nhôm loạt 1 ××× -7 ×××

3. các tính năng chính của bộ phận cưa

Tiêu thụ vật liệu ít hơn / hiệu suất cưa cao / chi phí vận hành thấp / bảo vệ an toàn đầy đủ / tiết kiệm năng lượng.Bảo vệ môi trương

4. yêu cầu phương tiện năng lượng và tiêu thụ

● Điều kiện môi trường năng lượng

Nguồn: điện xoay chiều ba pha

Điện áp: AC380V ± 10%

Tần số: 50Hz ± 2%

● Khí nén: Khí nén công nghiệp thông thường

Áp suất không khí: 0,4 MPa ~ 0,6 MPa (bản thân thiết bị điểm truy cập nguồn không khí có bộ lọc điều chỉnh áp suất)

Giao thông hàng không: ≥ 3 m³/ h

Chất lượng không khí: Lọc và làm khô

● Yêu cầu về môi trường vận hành thiết bị

Nhiệt độ môi trường cao nhất: 45 ° C

Nhiệt độ môi trường tối thiểu: -10 ° C

Độ ẩm tương đối: <67%

● Tiêu thụ năng lượng và phương tiện (tiêu thụ năng lượng và phương tiện trong quá trình vận hành bình thường của thiết bị được trình bày trong Bảng 2-1)

Bảng 2-1 Mức tiêu thụ năng lượng và phương tiện được tính toán theo lý thuyết

Số seri	mô tả dự án	đơn vị	sự tiêu thụ	sử dụng	Ghi chú
1	Điện lực	KWH	40	Nguồn cấp	AC 380V 50Hz
2	Khí nén	M3 / giờ	3	Cưa với làm mát góc cạnh và cắt nhôm	Nói chung là khí nén
3	Dầu làm mát	ML / H	40	Làm mát băng cưa	Dầu làm mát Accu-lube



Các thông số kỹ thuật chính của thiết bị



Số seri	Khả năng cưa tối đa	400 (mm)
1	Đường kính cưa	φ700 x 2 vòng (mm)
2	Tốc độ cưa	500 ~ 2000 m / phút (Tốc độ tần số thay đổi)
3	Tốc độ nguồn cấp dữ liệu cưa	100 ~ 2000mm / phút (điều chỉnh theo vật liệu cưa và thông số kỹ thuật)
4	Kích thước băng cưa mm	7050L × 34W × 1,1t (cưa hợp kim cứng)
5	Độ dày cắt mm	≤ 2
6	Đi theo con dốc	≤0,5 °
7	Độ chính xác cố định chiều dài mm	± 1
số 8	Cưa không phẳng mm	<± 0,5
9	Cuộc sống dải cưa m2	50-150
10	Độ nhám bề mặt cưa μm	≤ 50
11	Tỷ lệ cắt cm2/ phút	500 ~ 1500 (đơn vị hiệu suất cắt, cắt diện tích mặt cắt trong đơn vị thời gian)
12	Chỉ số tiếng ồn	≤ 85dB
13	Loại băng cưa	bộ căng / giãn thủy lực nằm đơn
14	Chèn chế độ	truyền động thủy lực
15	Đoạn làm việc Chiều cao mặt đất	770mm



Tiêu chuẩn thực hiện thiết bị

Điều kiện kỹ thuật chung về cắt kim loại GB / T 9061-2006

Điều kiện kỹ thuật chung đối với hàn cắt kim loại JB / T 9873-1999

Giường cưa băng ngang Phần 2 Thông số JBT4318.2-2002

Giường cưa băng ngang Phần 3 Kiểm tra độ chính xác JBT4318.3-2002

Giường cưa băng ngang Phần 4 Điều kiện kỹ thuật JBT4318.4-2002

Điều kiện kỹ thuật chung cho hệ thống thủy lực cắt kim loại JB / T10051-1999

Máy công nghiệp và thiết bị điện, phần đầu tiên của điều kiện kỹ thuật chung GB / T 5226.1

Bảo vệ an toàn máy GB 16454

Hệ thống điện GB 5226.1

Thiết bị Tất cả các thành phần và các dụng cụ khác nhau của các nhạc cụ khác nhau đều là đơn vị (Si);các thành phần chính của thiết bị bao gồm các thiết bị cơ khí, điện và điện tử, là những đảm bảo an ninh đáng tin cậy để ngăn ngừa thiệt hại do lỗi hoặc tai nạn ngẫu nhiên.



Thành phần thiết bị và mô tả đặc tính



Điều kiện kỹ thuật chung về cắt kim loại GB / T 9061-2006

Điều kiện kỹ thuật chung đối với hàn cắt kim loại JB / T 9873-1999

Giường cưa băng ngang Phần 2 Thông số JBT4318.2-2002

Giường cưa băng ngang Phần 3 Kiểm tra độ chính xác JBT4318.3-2002

Giường cưa băng ngang Phần 4 Điều kiện kỹ thuật JBT4318.4-2002

Điều kiện kỹ thuật chung cho hệ thống thủy lực cắt kim loại JB / T10051-1999

Máy công nghiệp và thiết bị điện, phần đầu tiên của điều kiện kỹ thuật chung GB / T 5226.1

Bảo vệ an toàn máy GB 16454

Hệ thống điện GB 5226.1

Thiết bị Tất cả các thành phần và các dụng cụ khác nhau của các nhạc cụ khác nhau đều là đơn vị (Si);các thành phần chính của thiết bị bao gồm các thiết bị cơ khí, điện và điện tử, là những đảm bảo an ninh đáng tin cậy để ngăn ngừa thiệt hại do lỗi hoặc tai nạn ngẫu nhiên.



Thành phần thiết bị và mô tả đặc tính

Hồ sơ thành phần thiết bị:

Thiết bị bao gồm máy cưa băng, hệ thống thủy lực, thiết bị bôi trơn làm mát băng cưa, thiết bị chuyển tải chip, tấm chắn an toàn, hệ thống điều khiển điện và tự động hóa, v.v.

3.1 Máy cưa

● Máy cưa đai bao gồm đế, cưa, bánh cưa, bộ phận truyền động, hệ thống cấp liệu, bộ phận giường, cơ cấu căng băng, tay đòn và các cơ cấu bánh xe dẫn hướng trái và phải.

● Phần cơ sở và phần cưa: Lưỡi dao được hàn và xử lý bằng một tấm thép và được xử lý trở lại ngọn lửa.Xử lý phun cát bề mặt, gia công chính xác, thiết kế cấu trúc tốt, hình thức đẹp;

● Phần bánh xe cưa: Được làm bằng nhôm tấm cứng nhập khẩu (7075-T61) và được hoàn thiện, vành được đưa qua cao su lưu hóa dạng túi.Nó có thể làm giảm tiếng ồn hoạt động;bánh xe cưa đang chạy với hiệu chỉnh cân bằng trơn tru, quay trơn tru và tuổi thọ cao.

● Phần truyền động: Được truyền động bởi Động cơ biến tần Datong, bởi cấu trúc ròng rọc đồng bộ, công suất được truyền đến ròng rọc hoạt động, và dây đai cưa hoạt động ở tốc độ cao.Hiệu suất truyền tải cao và ổn định.Tốc độ 500-2000m / phút, phạm vi tốc độ lớn, và có thể được điều chỉnh để cưa cắt nhiều loại hợp kim nhôm;

● Hệ thống cấp liệu: Hệ thống cấp liệu được điều khiển bằng áp suất thủy lực và tốc độ cấp liệu là 0-2 m / phút, điều chỉnh tốc độ vô cấp.

● Tăng lên của cưa: sử dụng cột nghiêng kép và cấu trúc trượt tuyến tính làm quỹ đạo nâng, dẫn hướng hai sợi ở phía dẫn động băng cưa và phía thắt chặt băng cưa sử dụng dẫn hướng một sợi.Trang trình bày tuyến tính là HGW45 / HGW35.

● Phần giường: Bàn giường được làm bằng HT300.Ngoài việc hỗ trợ đầy đủ cho máy cưa vật liệu, còn có một bộ kẹp thủy lực cho một bộ các vị trí cố định, từ đó xác định hành trình cưa vật liệu để đảm bảo rằng quá trình cưa ổn định.

● Cơ chế căng cưa: Cơ cấu căng cưa được dẫn động bằng dẫn động thủy lực, sử dụng đồng hồ đo áp suất kết nối điện để hiển thị giá trị lực căng và có bộ phận bảo vệ băng gãy;

● Thiết bị dẫn hướng băng cưa: Sử dụng nhóm bên trái và bên phải của bộ dẫn hướng băng cưa.Mỗi nhóm bánh xe dẫn hướng được gắn 4 con lăn dẫn hướng có thể điều chỉnh, vật liệu bánh xe được làm bằng thép kết cấu hợp kim (15CrMo), làm nguội bề mặt bằng cacbon, độ cứng 50-55 hrc, chịu mài mòn tốt, và phần dải được xử lý bằng mài, đảm bảo độ chính xác của hướng dẫn Ngoài ra, có một vòng thép vonfram ở phía sau máy cưa, có thể cung cấp đủ hỗ trợ cho băng cưa trong quá trình cưa và có thể làm giảm hiệu quả của độ rung của băng cưa.Phương tiện dẫn hướng được lắp trên tay cố định và tay di chuyển, được thiết kế để điều chỉnh cơ cấu, quân cố định được thiết kế nguyên khối, lắp trên thanh trượt, sao cho 2 cột được nối dưới đế và quân cố định, tạo thành cấu trúc Khung ổn định để cung cấp đủ hỗ trợ để đảm bảo rằng việc cưa thường xuyên giảm và có thể giảm rung động.

● Hệ thống cấp liệu hoàn toàn tự động: Máy cưa dạng hoàn toàn tự động với bệ cấp liệu, với 1 nhóm kẹp thủy lực trên bệ cấp liệu, sau khi cấp liệu, vật liệu kẹp đệm, bằng xi lanh thủy lực điều khiển kẹp cấp liệu trên đường ray của nó Chức năng cấp liệu và có thể được cho ăn nhiều lần.Ưu điểm là sửa chữa hoàn toàn tự động không bị kiểm soát, không cần can thiệp thủ công.Độ chính xác khuyết tật ± 1 mm.

3.2 hệ thống thủy lực

● Đối tượng phục vụ: Băng cưa được căng, cưa thành, kẹp, cơ cấu cấp liệu tự động.

● Các tính năng chính:

Trạm bơm độc lập, điều khiển van điện từ tập trung.

Ngoài kết nối ống mềm, ống thép được kết nối, và giảm tổn thất áp suất một cách hiệu quả.

● Các thông số kỹ thuật chính:

Áp suất hệ thống 7MPa

Áp suất làm việc 5-6MPa

Môi trường làm việc Dầu thủy lực chống nghiền ISO46

Nhiệt độ làm việc 10 ° C -55 ° C

Chế độ làm mát gió làm mát

Tiếng ồn ≤80dB

3.3 Thiết bị bôi trơn làm mát băng cưa

● Sử dụng thiết bị làm mát khí dung dạng khí.

● Nó chủ yếu bao gồm thùng dầu, máy bơm không khí, bộ điều khiển xung, vòi phun, van điện từ và những thứ tương tự.

● Sau khi thiết bị được dẫn động bằng khí nén, sau khi trộn không khí và dầu làm mát, phun phần răng cưa của đai cưa, làm bề mặt tạo màng dầu, phân bổ nhanh nhiệt lượng sinh ra trong quá trình cắt, do đó đảm bảo hiệu quả cao và độ chính xác cao trên bề mặt.

2 Tính năng: phun đều, hiệu quả làm mát tốt, cải thiện hiệu suất cưa

Cải thiện tuổi thọ hữu ích của lưỡi cưa

Cải thiện độ mịn của bề mặt cưa

Giảm sự mài mòn của hệ thống chip

Dầu làm mát là một chiết xuất từ ​​thực vật, không độc hại và vô hại

3,4 thiết bị truyền tải chip

● Phần bên trong của máy cưa sử dụng một thanh trượt để lấy nhôm và trượt ra khỏi thang máy.

● Khu vực cưa sử dụng hướng dẫn và bảo vệ kim loại tấm, và nhôm cắt nhỏ của cưa được đưa vào

3.5 Bảo vệ an toàn

● Bảo vệ toàn diện, ngăn chặn dao cắt nhôm và ô nhiễm phun sương dầu.

● Có cửa bảo dưỡng trước và sau tấm chắn, thuận tiện cho việc bảo dưỡng và thay thế đai cưa hàng ngày.Tất cả các công tắc giới hạn lắp cửa bảo trì, cửa mở tất cả các bộ nguồn đầu ra PLC.Đồng thời, tín hiệu báo động được hiển thị trên màn hình cảm ứng và tương ứng với công tắc tương ứng.

3.6 Hệ thống điều khiển điện và tự động hóa

● Tủ điều khiển điện đặt sàn, tải độc lập và nút xác nhận dừng ngay lập tức

● Nguồn tủ điều khiển AC: 380V / 50Hz ba pha 4 dòng DC: 24V

● Sử dụng Bộ điều khiển lập trình (PLC) để thực hiện điều khiển quá trình và giao diện người có thể lập trình (HMI) để nhập thông số quy trình sản xuất, giao diện người-máy có cài đặt thông số, hiển thị dữ liệu, bảo vệ bằng mật khẩu dữ liệu quan trọng, tính năng cảnh báo lỗi, hiển thị lỗi, chẩn đoán sự cố.

● Thiết bị có chức năng điều khiển bằng tay và tự động.

● Nút đĩa vận hành của máy sử dụng nút Schneider, chống thấm nước, chống bụi, chỉ khác là có ký hiệu hướng dẫn và hiển thị bằng màu sắc.

● Cổng giao tiếp máy tính dành riêng.

● Thiết kế tách biệt với hộp điều khiển điện (chống thấm nước)

7.5 Môi trường làm việc của thiết bị: Yêu cầu máy công cụ phải ổn định lâu dài trong môi trường làm việc sau.

7.5.1 Nguồn: AC380V ± 10%, 50Hz ± 1 Hz.

7.5.2 Nhiệt độ môi trường: 5 ~ 40 ° C.

7.5.3 Độ ẩm tương đối: <85%.

7.5.4 Áp suất khí nén: 0,5 ~ 0,8 MPa.

7.6 thiết bị an ninh

7.17.1 Thiết bị phải có bảo vệ quá tải, thiết bị bảo vệ cá nhân và nút tắt khẩn cấp.

7.17.2 Thiết bị phải có sẵn trong hơn 16 giờ mà không bị hỏng hóc.
