Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Người mẫu: | HL - 6BNC | Độ dài cắt: | 2600mm |
|---|---|---|---|
| Động cơ cưa chính: | 15kw | Tốc độ nâng cao: | Nhanh 9 m / phút |
| Động cơ cho ăn tự động: | AC 2KW | ||
| Làm nổi bật: | Máy cưa bảng CNC 2600mm,Máy cưa bảng tự động 2600mm,Máy cưa bảng CNC 15kw |
||

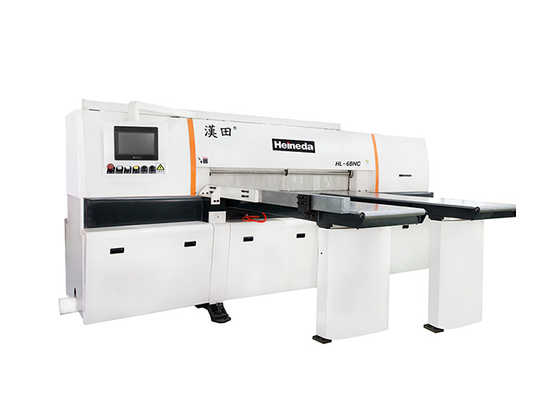

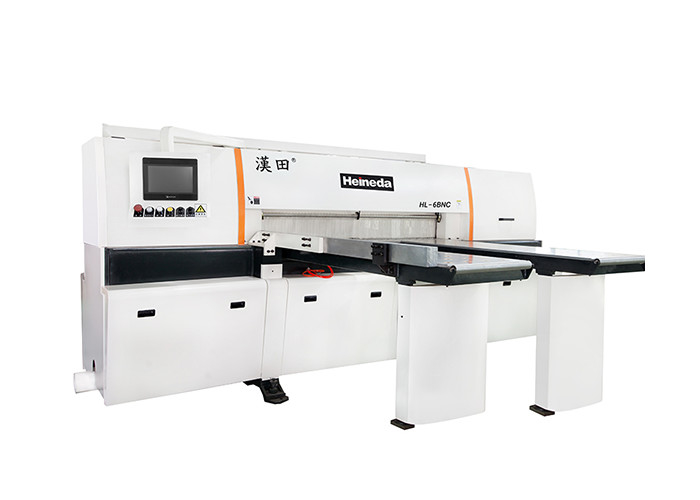

Máy cưa tấm nhôm tự động HL - 6BNC với cưa hẹp
Sự mô tả
1. Tóm tắt máy công cụ
Tên máy: Máy cưa tấm nhôm tự động
Model: Máy cưa nhôm tấm tự động HL-6BNC
▲ HL đại diện cho mô hình máy cưa tấm nhôm ở Heineda.
▲ 6 thể hiện kích thước của máy cắt nhôm, 6 có thể cưa 1600 mm.
▲ B đại diện cho người đứng đầu của mô hình này.
▲ NC đại diện cho thiết bị này là một mô hình hoàn toàn tự động.
Mảnh cưa của máy được sử dụng là lưỡi cưa đĩa mang lại hiệu quả cưa cao, tốc độ nhanh, tiết kiệm năng lượng, cưa được các loại cưa hẹp,… Mép cưa chính của tấm nhôm có độ dày đặc biệt phù hợp với các loại nhôm khác nhau tấm, và cái cưa phôi đúc.cắt.
Thiết bị này cũng thích hợp để cưa tấm đồng, tấm composite, tấm nhựa, v.v.
(1) Máy này bao gồm các thành phần chính sau
một.Thân chính của thiết bị C. Hệ thống uốn tổng thể E. Hệ thống điện
b.Bàn làm việc d.Thiết bị cấp liệu tự động F. Hệ thống làm mát
(2).Cấu trúc thành phần chính và khác
một.Thân chính của thiết bị
Phần thân chính của thiết bị bao gồm bốn phần: khung chính, cơ cấu nâng hạ, cơ cấu di chuyển đầu, cơ cấu kẹp lưỡi cưa.
(Tôi chủ nhà
Khung chính thông qua quy trình hàn, được hàn sau khi ủ và bề mặt chính được gia công để bề mặt của nó phẳng.
(II) có thể được nâng lên
Đầu nâng hạ gầm được thiết kế ray trượt kép song song, đầu nâng hạ trơn hệ thống thủy lực đáp ứng nhu cầu cưa các độ dày khác nhau.
(III) Cơ cấu đầu máy
Động cơ uốn cong được điều khiển bởi cơ cấu di chuyển đầu, truyền động thanh răng, và kết hợp thiết kế đường ray trượt kép song song trái và phải, giảm hiệu quả quán tính chuyển động của đầu, cải thiện độ êm của chuyển động lớn và giảm rung lắc khi chuyển số một cách hiệu quả của chuyển động Độ chính xác cắt thẳng tốt nhất.Tốc độ tối đa của chuyến đi có thể đạt 9 m / phút và khi rút lui có thể đạt 17 m / phút.
(IV) cơ cấu kẹp lưỡi cưa
Mặt bích đôi dùng chung với đai ốc, đai ốc siết đai ốc, khóa lưỡi cưa rất tiện lợi và nhanh chóng.
b.Băng ghế làm việc
Bàn làm việc được thiết kế phù hợp với khuôn khổ chủ nhà giúp người điều khiển di chuyển sheet dễ dàng hơn, tiết kiệm được các sheet.
C. Hệ thống uốn tổng thể
Với áp suất xe đạp, tổng thể dạng vỏ áp điện được hoạt động, áp suất khí đặt lên máy ép phía trên, vật liệu tấm nhôm đặt trên bàn, vừa đảm bảo độ gấp mép, vừa buộc tấm nhỏ, vừa lấy tấm nhỏ.

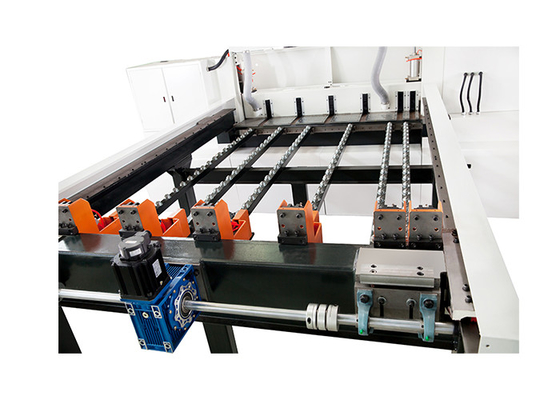

d.Thiết bị cho ăn tự động
Thiết bị cấp liệu tự động được sử dụng, và cấp liệu chính xác và thuận tiện.Nếu cưa tấm số lượng lớn, miễn là dữ liệu tương ứng với đầu vào màn hình cảm ứng, người vận hành không cần phải cưa dao.
e.Hệ thống điện
Hệ thống điện được thiết kế hộp nguồn độc lập đóng cắt, nguồn cấp là nguồn điện 3 pha công nghiệp thông dụng, điện áp 380V.Các nút bấm trên hộp điện độc lập, dễ hiểu.Khi cắt, bạn chỉ cần đặt vật liệu lên mặt bàn và chìa khóa để khởi động công tắc nút.Sau khi công tắc nút được kích hoạt, nắp máy ép được ấn xuống và động cơ cưa chính dẫn động tốc độ quay của lưỡi cưa, lưỡi cưa tự động quay ngược dòng và sau khi chuyển vị trí, đầu sẽ được cắt vào vật liệu.Khi toàn bộ quá trình cắt vật liệu kết thúc, động cơ cưa chính dừng lại, lưỡi cưa tự động hạ xuống phía dưới và đầu tự động quay trở lại điểm cố định được thiết lập bởi máy trạm tương ứng.
f.Hệ thống làm mát
Nó sử dụng dầu cắt gọt thực vật, tiết kiệm năng lượng và thân thiện với môi trường, dầu cưỡng bức bằng hệ thống làm mát, và làm mát bằng sương mù dầu, hiệu quả làm mát.
2. Thông số kỹ thuật và thông số chính
Thông số kỹ thuật và thông số
| người mẫu | HL-6BNC | |
| Độ dài cắt | 2600mm | |
| Khả năng cưa | Chiều rộng cắt | 1600mm |
| Chiều cao cắt tối đa | 120mm | |
| Chiều cao tiếp xúc tối đa của lưỡi cưa | 125mm | |
| Động cơ cưa chính | 15kw | |
| Cưa | Đi bộ biến tần động cơ | 1,5kw |
| Tốc độ nâng cao | Nhanh 9 m / phút | |
| Tốc độ phía sau | Nhanh 17 m / phút | |
| Động cơ cho ăn tự động | AC 2KW | |
| Áp suất không khí | ≥5,0 kg / cm2 | |
| Phòng làm việc từ độ cao mặt đất | 1130 mm | |
| Hình dạng máy công cụ (dài × rộng × cao) | 4700mm × 5890mm × 1970mm | |
| Vôn | 380V / 50Hz | |
Câu hỏi thường gặp
Q: Bạn là nhà sản xuất?
A: Vâng, chúng tôi có nhà máy riêng của chúng tôi và chúng tôi hứa bán hàng trực tiếp với mức giá cạnh tranh.Chào mừng bạn đến thăm nhà máy của chúng tôi bất cứ lúc nào.
Q: Tôi có thể nhận được một máy theo yêu cầu của riêng tôi?
A: Chắc chắn. Chúng tôi chấp nhận OEM và ODM.
Q: Đây là lần đầu tiên tôi sử dụng loại máy này, nó có dễ vận hành không?
A: Có video hướng dẫn cách sử dụng máy và sách hướng dẫn tiếng anh gửi cho bạn kèm theo máy.Nếu vẫn còn thắc mắc, chúng tôi sẽ cung cấp hướng dẫn chuyên môn miễn phí cho bạn cho đến khi bạn có thể sử dụng máy thành thạo.
Nếu bạn chưa tìm thấy chiếc máy mình cần, đừng ngần ngại liên hệ với chúng tôi.Chúng tôi sẽ làm tốt nhất để cung cấp cho bạn gợi ý tốt nhất.
