Điều khiển PLC hiệu quả cao Máy cưa tấm nhôm Tiết kiệm năng lượng

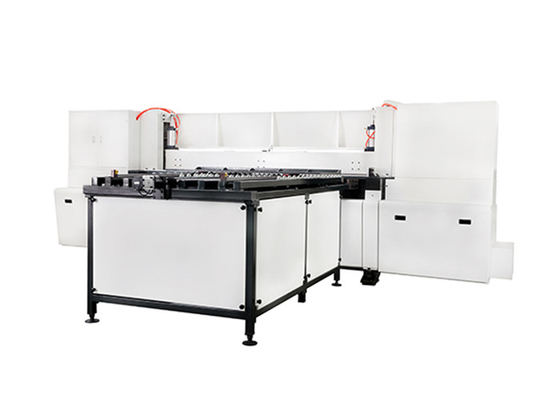

Máy cưa tấm nhôm bán tự động HL - 8B cho tấm nhựa

Sự mô tả

Model: Máy cắt nhôm bán tự động HL-8B

▲ HL đại diện cho mô hình máy cưa nhôm tấm bán tự động của công ty Heineda.

▲ 8 thể hiện kích thước của máy cưa tấm nhôm, 8b có thể cưa được 2600 mm.

Thiết bị này có thể được ứng dụng để cưa tấm nhôm, tấm đồng, tấm composite, tấm nhựa.

Thông số kỹ thuật và thông số

Các thông số kỹ thuật trên không được thông báo nếu có bất kỳ thay đổi nào

Đơn vị chính và tên của máy

Tên đơn vị chính của máy cưa tấm nhôm bán tự động HL-8B.

Đặc tính cơ học

(1) Máy này bao gồm các thành phần chính sau

một.Phần thân chính của thiết bị d.Màn hình cảm ứng |Bảng điều khiển

b.Hệ thống uốn tổng thể E. Hệ thống làm mát

C. Thiết bị sửa chữa tự động F. Bàn làm việc chính

G. Trạm nổi

(2).Cấu trúc thành phần chính và khác

một.Thân chính của thiết bị

Phần thân chính của thiết bị bao gồm bốn phần: khung chính, cơ cấu nâng hạ, cơ cấu di chuyển đầu, cơ cấu kẹp lưỡi cưa.

(Tôi chủ nhà

Khung chính thông qua quy trình hàn và được hàn sau khi quay trở lại.

(II) có thể được nâng lên

Đầu nâng được thiết kế bó song song trên và dưới, cắt đầu nâng ổn định của hệ thống thủy lực.Khi cưa được cắt, nhu cầu cưa của màn hình hiển thị các độ dày khác nhau có thể được sử dụng để đáp ứng các nhu cầu cưa có độ dày khác nhau.Trong khi thực hiện cưa vật liệu, cũng có một nguồn tài nguyên, giúp tăng tuổi thọ của lưỡi cưa.

(III) Cơ cấu đầu máy

Động cơ giảm chấn động được điều khiển bởi cơ cấu di chuyển đầu, truyền động thanh răng, và kết hợp ray trượt kép song song trên và dưới, giúp giảm hiệu quả quán tính của đầu, nâng cao hiệu suất êm ái của ghế khổng lồ và giảm hiệu quả bắn của chuyển động Đạt độ chính xác cắt thẳng tốt nhất.Tốc độ tối đa của chuyến đi có thể đạt 15 mét / phút và khi rút lui có thể đạt 18 mét / phút.

(IV) cơ cấu kẹp lưỡi cưa

Mặt bích đôi dùng chung với đai ốc, đai ốc siết đai ốc, khóa lưỡi cưa rất tiện lợi và nhanh chóng.

b.Hệ thống uốn tổng thể

Với áp suất xe đạp, dạng mui xe nén tích hợp, áp suất không khí được đặt lên bề mặt trên của máy ép, và vật liệu nhôm tấm được đặt trên mặt bàn, đảm bảo áp suất đồng bộ.

Trong khi tấm nhỏ chính xác hơn trong khi tấm nhỏ được cưa.Vai trò của việc uốn tổng thể là tốt, và tiếng ồn được giảm thiểu, giúp cải thiện đáng kể sự an toàn của toàn bộ quá trình cưa.

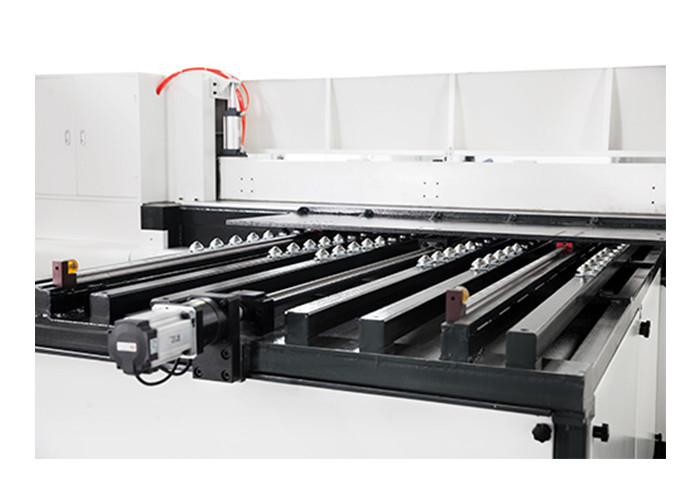

C. Thiết bị sửa chữa tự động

Sử dụng thiết bị cặp tự động, lắp động cơ servo, thuận tiện cho thước.Nếu quá trình cưa lưỡi được thực hiện, miễn là thiết bị cố định có thể được điều chỉnh, không cần phải cắt dao để cắt dao thông qua người vận hành, và tăng hiệu quả sản xuất.

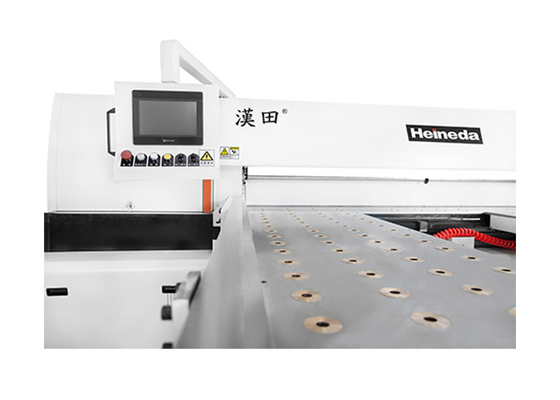

d.Màn hình cảm ứng |Bảng điều khiển

Hệ thống điện thông qua thiết kế bảng điều khiển và màn hình cảm ứng, dễ vận hành, hiệu quả cao.Điều khiển nút công tắc và nút dừng khẩn cấp trên bảng điều khiển để thuận tiện cho người vận hành.Tất cả các nút điều khiển đều trực quan trong màn hình cảm ứng, có thể được thực hiện thông qua các nút chức năng trong màn hình cảm ứng, và máy này cũng sử dụng thiết kế máy trạm, chọn máy trạm trong màn hình cảm ứng, miễn là bạn thiết lập độ dài của tấm cắt theo lô. và cưa, bên cạnh tấm, sau đó nhấn chạy trên màn hình cảm ứng.Vị trí cưa chỉ ở vị trí của chiều dài tấm, điều này không chỉ làm giảm chu kỳ cưa mà còn cải thiện hiệu quả cưa của tấm theo lô.

e.Hệ thống làm mát

Nó sử dụng dầu cắt gọt thực vật, tiết kiệm năng lượng và thân thiện với môi trường, dầu cưỡng bức bằng hệ thống làm mát, và làm mát bằng sương mù dầu, hiệu quả làm mát.

f.Bảng chính:

Bảng tính chính là một bảng nổi, và cánh gió bằng đồng được bố trí trên bảng mạ chrome dạng keo.Khi độ bền được nâng cao thì hiệu quả công việc của tấm vật liệu trên người lao động cũng được nâng cao.

G. Trạm nổi:

1. Kích thước bàn làm việc nổi: 1520 mm (dài) X500 mm (rộng) X2.

2. Mặt bàn nổi trang bị tấm ốp mạ crom cứng, trang bị hạt nổi khí đồng, độ tròn thật vừa đủ không dễ bị rò rỉ, độ nổi tốt nhất che chắn bụi bẩn xâm nhập.

Danh sách mua sắm lớn

Đóng gói, vận chuyển

1. Việc đóng gói thiết bị phải đáp ứng các yêu cầu vận chuyển đường dài, xử lý và lưu trữ nhiều lần.Bao bì phải chắc chắn, đáng tin cậy, chống ăn mòn, chống ẩm, chống trộm.

2. Dễ thất lạc, máy rải đặc biệt, dụng cụ chuyên nghiệp,… được đóng gói riêng và ghi rõ tên nhân vật, dễ bóc tách.

3. Do bị mất, hỏng, mốc, gỉ, ẩm và các khuyết tật như người bán đóng gói, vận chuyển thì người bán có trách nhiệm sửa chữa, bổ sung hoặc thay thế.

4. Người bán phí vận chuyển được cung cấp.

Câu hỏi thường gặp

Q: Bạn là nhà sản xuất?
A: Vâng, chúng tôi có nhà máy riêng của chúng tôi và chúng tôi hứa bán hàng trực tiếp với mức giá cạnh tranh.Chào mừng bạn đến thăm nhà máy của chúng tôi bất cứ lúc nào.

Q: Tôi có thể nhận được một máy theo yêu cầu của riêng tôi?
A: Chắc chắn. Chúng tôi chấp nhận OEM và ODM.

Q: Đây là lần đầu tiên tôi sử dụng loại máy này, nó có dễ vận hành không?
A: Có video hướng dẫn cách sử dụng máy và sách hướng dẫn tiếng anh gửi cho bạn kèm theo máy.Nếu vẫn còn thắc mắc, chúng tôi sẽ cung cấp hướng dẫn chuyên môn miễn phí cho bạn cho đến khi bạn có thể sử dụng máy thành thạo.

Nếu bạn chưa tìm thấy chiếc máy mình cần, đừng ngần ngại liên hệ với chúng tôi.Chúng tôi sẽ làm tốt nhất để cung cấp cho bạn gợi ý tốt nhất.
