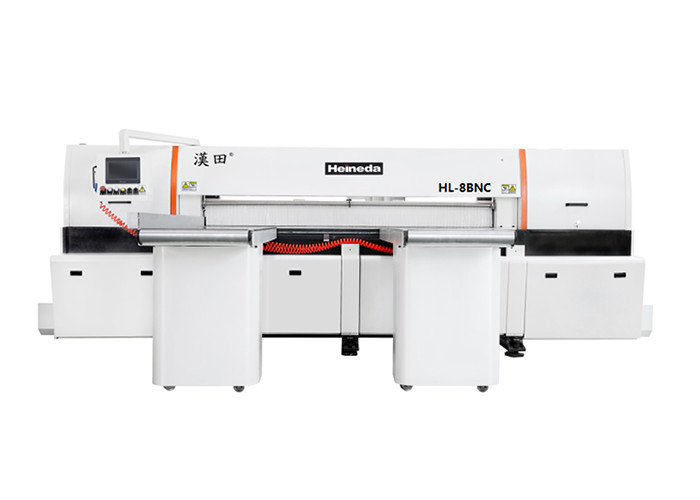

Máy cưa tự động HL-8BNC cho tấm nhựa tổng hợp
Sự mô tả
Model: Máy cắt cưa tự động HL-8BNC
▲ HL đại diện cho mẫu máy cắt cưa tự động hoàn toàn của Công ty Heineda.
▲ 8 đại diện cho kích thước của máy cưa, 8 có thể cưa theo chiều rộng 2600 mm.
▲ BNC đại diện cho máy cắt cưa này cho mô hình hoàn toàn tự động.
Thiết bị này có thể được ứng dụng để cưa các tấm đồng, tấm composite, tấm nhựa, v.v.
Thông số kỹ thuật và thông số
| Người mẫu | HL-8BNC | |
| Khả năng cưa | Độ dài cắt | 2600mm |
| Chiều rộng cắt | 2600mm | |
| Chiều cao cắt | 3 ~ 160mm | |
| Chiều cao tiếp xúc tối đa của lưỡi cưa | 163mm | |
| Dải | Động cơ cưa chính | Động cơ servo 30kw |
| Đường kính cưa | Ø540mm | |
| Đường kính trục cưa chính | Ø 38mm | |
| Tốc độ cưa chính | 1500 ~ 3000 vòng / phút | |
| Cưa | Động cơ servo đi bộ | 1,5kw |
| Tốc độ nâng cao | Nhanh 9 m / phút | |
| Tốc độ phía sau | Nhanh 17 m / phút | |
| khác | Động cơ cho ăn tự động | AC 2KW |
| Áp suất không khí | ≥5,0 kg / cm2 | |
| Phòng làm việc từ độ cao mặt đất | 1120mm | |
| Hình dạng máy công cụ (dài × rộng × cao) | 5240mm × 6700mm × 2040mm | |
| Vôn | 380V / 50Hz | |
| Độ chính xác của cưa | Độ chính xác khi cưa (so với giá trị đã đặt) | ≤ ± 0,3mm |
| Chiều dọc | ≤ ± 1 ° | |
| Độ lặp lại | ≤ ± 0,2mm | |
| Tùy thuộc vào chỗ đứng | Phương dọc ngang (hướng cưa) | ≤ ± 1 ° |
| Ngang dọc (hướng cho ăn) | ≤ ± 1 ° | |

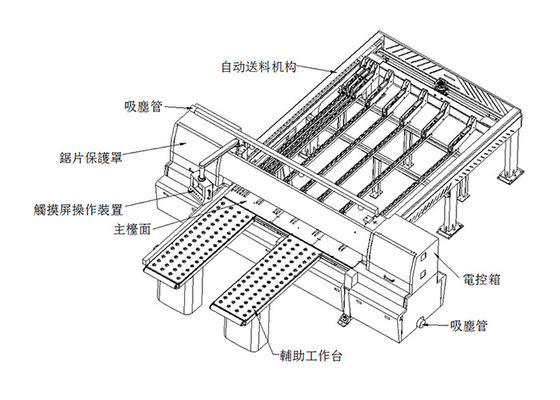

Đặc tính cơ học
(1) Máy này bao gồm các thành phần chính sau
một.Phần thân chính của thiết bị d.Màn hình cảm ứng |Bảng điều khiển G. Trạm nổi
b.Hệ thống gấp mép tổng thể E. Hệ thống làm mát h.Lưỡi cưa
C. Thiết bị cho ăn tự động F. Bàn làm việc chính
(2).Cấu trúc thành phần chính và khác
một.Thân chính của thiết bị
Thân chính của thiết bị bao gồm một khung chính, một đầu mực, một cơ cấu di chuyển đầu, một cơ cấu kẹp lưỡi cưa, và những thứ tương tự.
(Tôi chủ nhà
Khung chính thông qua quy trình hàn và được hàn sau khi quay trở lại.
(II) có thể được nâng lên
Đầu nâng được thiết kế với hai thanh trượt song song trên và dưới (bạc của Đài Loan), thông qua đầu nâng ổn định của hệ thống thủy lực, khi cắt, cưa của cưa trong màn hình có thể đáp ứng yêu cầu cưa các độ dày khác nhau mà vẫn đạt được vật liệu cưa, cũng có một tài nguyên, làm tăng tuổi thọ của lưỡi cưa.Trục quay sử dụng một hộp trục được bao bọc hoàn toàn, ba vòng bi tốc độ cao (Nhãn hiệu vòng bi là SKF / NSK), và giảm độ đập của trục chính.Hộp trục đã được thêm dầu bôi trơn trong quá trình lắp đặt, và không cần bôi dầu trong vòng 1 năm.Bộ truyền trục chính được sử dụng trong bộ truyền nhiều dải băng.
(III) Cơ cấu đầu máy
Động cơ servo được sử dụng bởi cơ cấu di chuyển đầu, bộ truyền động thanh răng, và kết hợp thiết kế đường ray trượt kép song song trên và dưới, giúp giảm hiệu quả quán tính của đầu, nâng cao hiệu suất mượt mà của chuyển động cưa và giảm chuyển số hiệu quả của Rock di động để đạt được độ chính xác cắt thẳng tốt nhất.Thanh trượt ray dây sử dụng thanh trượt chống bụi (thương hiệu ray trực tuyến Đài Loan, và có nguồn cung cấp dầu cô đặc. Tốc độ vô cấp của đầu và lưỡi cưa, tùy theo sản xuất thực tế có thể được điều chỉnh thông qua núm trên màn hình cảm ứng và tốc độ lưỡi cưa được điều chỉnh.
(IV) cơ cấu kẹp lưỡi cưa
Mặt bích đôi dùng chung với đai ốc, đai ốc siết đai ốc, khóa lưỡi cưa rất tiện lợi và nhanh chóng.
b.Hệ thống uốn tổng thể
Cơ cấu trượt mặt phẳng giá đỡ bánh răng hai trụ, dạng nắp áp điện tích phân, từ cói phía trên, mức vật liệu được đặt trên bàn, vừa đảm bảo áp điện đồng bộ, tấm nhỏ được cưa chính xác hơn.Vai trò của việc uốn tổng thể là tốt, và tiếng ồn được giảm thiểu, giúp cải thiện đáng kể sự an toàn của toàn bộ quá trình cưa.Màn chắn bụi của máy được lắp bên ngoài nắp máy ép, giúp giảm thiểu sự rò rỉ bụi.
C. Thiết bị cho ăn tự động
Thiết bị cấp kẹp làm việc tự động được sử dụng và các đường ray hai bên của kẹp làm việc được cấu tạo bởi kết cấu dầm thép hàn.Servo dẫn động bánh răng đôi và truyền động thanh răng theo đường thẳng (Đài Loan) và theo cách hai trục với lưới từ tính Độ chính xác của phạm vi tiếp cận, lên đến 10 mét mỗi phút.Nếu máy cưa tấm có lưỡi được thực hiện, miễn là dữ liệu cưa được thiết lập trong màn hình cảm ứng, không cần phải cắt dao trên dao thông qua người vận hành, và hiệu quả sản xuất có thể được sử dụng liên tục.Khung cấp liệu chắc chắn và có thể vận hành các hoạt động vật liệu không dưới 2 tấn.Giá đỡ tải được làm bằng con lăn polyurethane nhiều nhóm, thuận tiện cho việc di chuyển vật liệu.
d.Màn hình cảm ứng |Bảng điều khiển
Hệ thống điện thông qua thiết kế bảng điều khiển và màn hình cảm ứng, dễ vận hành, hiệu quả cao.Đặt từng nút chức năng trên bảng điều khiển để thuận tiện cho người vận hành.Tất cả các nút điều khiển đều trực quan trên màn hình cảm ứng, có thể thực hiện các thao tác liên quan thông qua các nút chức năng trên màn hình cảm ứng.Đồng thời, HL-8BNC cũng sử dụng thiết kế máy trạm, chọn máy trạm trong màn hình cảm ứng, miễn là đặt cưa Chiều dài tấm lô và đường cưa, bên cạnh tấm, sau đó bấm chạy trên màn hình cảm ứng.Vị trí của chu kỳ cưa nằm ngoài chiều dài của chiều dài tấm, điều này không chỉ làm giảm chu kỳ cưa mà còn cải thiện hiệu quả cưa của tấm theo lô.
e.Hệ thống làm mát
Nó được sử dụng cho nhiệt độ bình thường, tiết kiệm năng lượng và thân thiện với môi trường, thổi qua vòi phun đến lưỡi cưa, làm mát.
f.Bảng chính:
Không gian làm việc chính được mạ crom, và ma sát giữa vật liệu và mặt bàn cũng được giảm bớt trong trường hợp nâng cao độ bền.
G. Trạm nổi:
1. Kích thước bàn làm việc nổi: 1800 mm (dài) X600 mm (rộng) X2.
2. Bề mặt của bàn nổi được trang bị nhiều bánh xe đa năng bằng polyurethane, người vận hành có thể dễ dàng xúc vật liệu lên mặt bàn, đồng thời giúp tấm không bị trầy xước.Tiêu chí nhận định xước: Không có cảm ứng rõ ràng.Tham khảo cụ thể có thể tham khảo tháng 1/2016 (nguyên liệu tấm sản xuất mua, tấm ván này hiện tại lưu khi mua).Nếu tấm có thể bị xước, trống hoặc thiết bị biến đổi sẽ được thay thế cho đến khi nó không bị loại bỏ.
h.Lưỡi cưa phế liệu:
Thùng chứa bụi lưỡi cưa là cao su cạo.
▲ Móng vuốt chéo:
1. Cấu hình tiêu chuẩn số lượng kẹp làm việc: 8 kẹp cơ.
2. Mỗi kẹt được trang bị một xi lanh với phương pháp đòn bẩy, và khi nó được kéo đối tượng làm việc, có thể đảm bảo rằng vật liệu làm việc kẹp tấm.Khi ở trên, hàm được di chuyển đến bàn phía trước, kẹp tấm, di chuyển về phía sau và giảm hoạt động.
I. Yêu cầu đặc biệt đối với khách hàng:
1. Bạn có thể cài đặt cơ chế giới hạn để ngăn người vận hành đặt lỗi ở vị trí cắt lưỡi cắt.
2. Định vị phía sau được thay đổi để lắp ráp, không phải là một tích hợp.
3. Bánh xe chuyển số bên ngoài sử dụng vật liệu polyurethane, chẳng hạn như làm xước tấm, sẽ tiếp tục thay bánh xe cấp vật liệu khác hoặc sửa đổi thiết bị cho đến khi tấm không bị loại bỏ.
4. Thiết bị cần đảm bảo độ chính xác, nên giảm bớt phương pháp điều khiển bước nhảy hướng tâm của lưỡi cắt và sự thay đổi của thiết bị cấp liệu.Nhịp trục chính ± 0,01 mm (dọc trục);bề mặt cuối mặt bích là ± 0,03mm.
5. Con trượt cấp liệu trục chính tập trung vào ống dầu sẽ được bố trí trên ống dẫn dầu.
6. Tủ điện điều khiển đạt tiêu chuẩn IP54, các trạm van khí nén, trạm van thủy lực cần chống bụi.
7. Thiết bị thu bụi trên thùng chứa bụi cần được tối ưu hóa để đảm bảo hiệu quả hút bụi tối ưu.
8. Lắp móc cài súng hơi.
9. Tốc độ di chuyển có thể được điều chỉnh, sử dụng phí servo, điều chỉnh bước tài liệu và núm điều khiển tốc độ nạp 0,9 m / phút.
10. Tăng chức năng đếm PLC.(Ghi lại số lượng máy cắt đã cưa)
Sản vật được trưng bày
Tiêu chuẩn cơ khí
| Thấy máy chủ | 1 bộ | |
| Hệ thống cho ăn tự động | 1 bộ | |
| Bàn làm việc phía trước (có bóng) | 2 chỗ ngồi (một bộ có thể di chuyển được) | |
| Phụ tùng | Một lô (xem hộp) | |
| Cài đặt tại chỗ | Cần cung cấp thiết bị nâng hạ và các công cụ thông dụng, hướng dẫn lắp đặt của nhà cung cấp, cần hỗ trợ | |
| Gỡ lỗi tại chỗ | Hướng dẫn nhà cung cấp | |
| Trên trang web đào tạo | Các nhà cung cấp chịu trách nhiệm về vận hành thiết bị, nguyên lý điện, v.v. đào tạo kỹ thuật bảo trì cần thiết | |
| Chấp nhận tại chỗ | Cả hai bên đều có trách nhiệm | |
| Dữ liệu kỹ thuật (giao hàng với thiết bị) | Giấy chứng nhận | 1 bản sao |
| Hướng dẫn vận hành | 1 bản sao | |
| Bảng kê hàng hóa | 1 bản sao | |
Danh sách mô hình thương hiệu thành phần chính (ở đây chỉ để tham khảo, cụ thể theo điều khiển điện)
| Số seri | Tên điện | Mô hình điện | Số lượng | Nguồn gốc | Nhãn hiệu |
| 1 | Bộ ngắt mạch điện | EZD100E3100N | 1 | Nước pháp | Schneider |
| 2 | Công tắc tơ điện từ | LC1D09M7C AV220V | 3 | Nước pháp | Schneider |
| 3 | Công tắc tơ điện từ | LC1D18M7C AC220V | 1 | Nước pháp | Schneider |
| 4 | Rơ le quá tải nóng | LRD07C 1,6 ~ 2,5A | 1 | Nước pháp | Schneider |
| 5 | Rơ le quá tải nóng | LRD10C 4 ~ 6A | 1 | Nước pháp | Schneider |
| 6 | Rơ le trung gian | RXM2CB2BD | 15 | Nước pháp | Schneider |
| 7 | cầu chì | FUSE-6A | 3 | Trung Quốc | |
| số 8 | Chuyển đổi nguồn điện | NES-200-24 8.8A | 1 | Đài loan | Ming Wei |
| 9 | Điều khiển máy biến áp | NSK-1.0 AC380 / 220 / 3P / 1.0KVA | 1 | Trung Quốc | Tiếng thái |
| 10 | Công tắc tiệm cận | PM12-04N | 7 | Nhật Bản | Omron |
| 11 | Công tắc giới hạn | YBLX-ME / 8108 | 2 | Trung Quốc | Tiếng thái |
| 12 | Khóa công tắc nguồn | XB-BG21C | 1 | Nước pháp | Schneider |
| 13 | Chỉ số sức mạnh | XB2 BVM1C AC220V | 1 | Nước pháp | Schneider |
| 14 | Nút chạy có ánh sáng | XB2 BW33B1C (xanh lá cây) DC24V | 1 | Nước pháp | Schneider |
| 15 | Nút phẳng màu vàng | XB2-BA51C (1NO) | 1 | Nước pháp | Schneider |
| 16 | nút khẩn cấp | XB2BS542C (1NC) | 1 | Trung Quốc | |
| 17 | Ánh hào quang phóng túng | SZL-803/150 | 2 | Trung Quốc | |
| 18 | Quạt làm mát | QUẠT AXIAL AC220 21W | 1 | Trung Quốc | |
| 19 | Đèn cảnh sát nhiều lớp | LTA-205TJ3 DC24V | 1 | Trung Quốc | |
| 20 | Bộ điều khiển có thể lập trình | CP1H-X40DT-D | 1 | Nhật Bản | Omron |
| 21 | Giao diện RS-232C | CP1W-CIF01 | 1 | Nhật Bản | Omron |
| 22 | màn hình cảm ứng | TK6100IV5 10 inch màu | 1 | Đài loan | Wiun Tong |
| 23 | Mã hoá | E6B2-CWZ6C 2000P / R | 2 | Nhật Bản | Omron |
| 24 | Chiết áp điều chỉnh đầu vào | Mexico0 | 2 | Trung Quốc | |
| 25 | Van điện từ khí nén | TG2521-08 DC24V | 6 | Đài loan | AirTAC |
| 26 | Biến tần động cơ chính | 37kw | 1 | Trung Quốc | Semimma |
| 27 | Nguồn cấp dữ liệu động cơ servo | 2.0kW | 1 | Nhật Bản | Matsushita |
| 28 | Động cơ chính | 30kw | 1 | Trung Quốc | Semimma |
| 29 | Động cơ đi bộ | 1,5kW (AC) | 1 | Nhật Bản | Matsushita |
| 30 | Xi lanh áp điện | SC80-265 | 2 | Đài loan | AirTAC |
| 31 | Xi lanh chống bụi | MF32-75 | 2 | Đài loan | AirTAC |
| 32 | Hình trụ nổi | ACQ63-10 | 16 | Đài loan | AirTAC |
| 33 | Trục chính | 6209 | 3 | Thụy sĩ | SKF |
| 34 | Xi lanh bắt tay | Si63-150 | số 8 | Đài loan | AirTAC |
| 35 | Thanh trượt cho ăn | HGW35 | 2 | Đài loan | Hiwin |
| 36 | Thanh trượt nâng | HGL35-CA | 4 | Đài loan | Hiwin |
| 37 | Thanh trượt đi bộ | HGL35-HA | 4 | Đài loan | Hiwin |
Danh sách các bộ phận tiêu hao
| Mục | Tên sản phẩm | Thông số kỹ thuật / mô hình | Nguồn gốc | đơn vị | Liều lượng | Đơn giá RMB (bao gồm thuế) | Vận chuyển | Ghi chú |
| 1 | Nhiều nêm | PL-1475 | Sản xuất trong nước | 根 | 1 | 300 | 10 ngày | Không có trong bảo hành |
| 2 | Lưỡi cưa | Lỗ trong là 38mm, đường kính ngoài là 540mm, có thể lắp được các loại có độ dày từ 5.00mm đến 8.00mm. | NA | NA | NA | NA | Mua bên | Không có trong bảo hành |
| 3 | Cao su máng bắt | 4400 * 110 * 6,0 | nhập khẩu | 件 | 2 | 1.200,00 | 10 ngày | Không có trong bảo hành |
| 4 | Ép xi lanh mui xe | SC80-225 | AirTAC | 件 | 2 | 455 | 20 ngày | Bảo hành một năm |
| 5 | Xi lanh chống bụi | MF32-75 | AirTAC | 件 | 2 | 268 | 20 ngày | Bảo hành một năm |
| 6 | Xi lanh vuốt tay | Si63-125 | AirTAC | 件 | số 8 | 326 | 20 ngày | Bảo hành một năm |
| 7 | Cầu chì | RT18 ~ 32 | Sản xuất trong nước | 只 | 2 | số 8 | 10 ngày | |
| số 8 | Xi lanh phụ kiện | ACQ63-10 | AirTAC | 件 | 24 | 180 | 20 ngày | Bảo hành một năm |
| 9 | Trục chính | 6209 | SKF | 只 | 3 | 450 | 10 ngày | Bảo hành một năm |
| 10 | Dầu thủy lực | Dầu thủy lực chống phay 46 # | Vạn lý trường thành | L | 40 | Bảo hành một năm | ||
| 11 | Bánh xe đa năng polyurethane (hoặc thay thế bánh xe vật liệu còn lại) của các tấm mua không quy mô khác) | 50 * 30 | Sản xuất trong nước | 只 | 160 | 20 | 10 ngày | Bánh xe polyurethane màu trong mờ (白), bảo hành một năm, nếu cần thay vật liệu khác, chất lượng có đảm bảo không, hai bên thương lượng |
